运放振铃景象发生的缘由及消弭体例-KIA MOS管
信息来历：本站 日期：2024-11-04
振铃景象是一种高频动摇，首要表现为电路或体系中的振荡和失真。运放振铃景象是指在运算缩小电路中，输出旌旗灯号在特定前提下发生的周期性振荡景象。这类振荡凡是具备多个谐波份量，并且具备必然的振幅和频次。
振铃发生的缘由

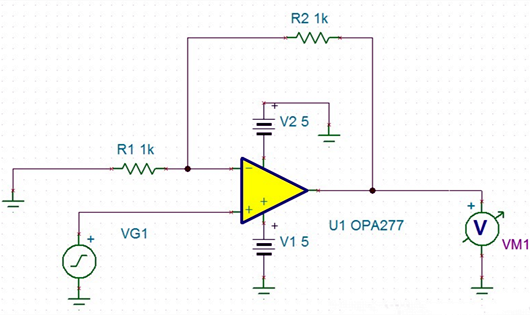

以下图所示：为一个同比拟例放大电路，旌旗灯号源频次为10K,幅值1V的方波。运放接纳双电源供电。
从PCB板的寄生参数动身去阐发它发生的缘由。运放振铃产的缘由便是因为反向输出真个寄生电容与反映电阻组成了一个低通滤波器，低通滤波器会致使相位滞后。运算缩小器同相端与反相真个电压差值缩小无限大倍，但是缩小倍数又不能够无限大，这就得益于输出真个反映回路。当输出电压过大时，反映到反相真个电压也会变大，进而输出端电压减小，当输出端电压太小时，反映到反相真个电压就变小，进而使输出真个电压增大，如许的一个进程如斯来去构成一个静态均衡，坚持输出端电压不变。
但是当反映回路呈现了提早，会呈现甚么环境呢？那便是输出真个电压已达到预约电压值了，但是因为反映回路上的提早，运放以为输出真个电压还没增添达到预约电压，还在持续增大输出电压，当运放反映过去以后又发明输出电压过大，又起头减小输出电压，当输出真个电压已减小达到预约电压值了，一样因为提早的存在，运放以为输出真个电压还没减小到预约电压，当运放反映过去时输出电压又低于预约电压了，而后又起头增大输出电压。轮回来去，这就发生了振铃。
振铃发生案例

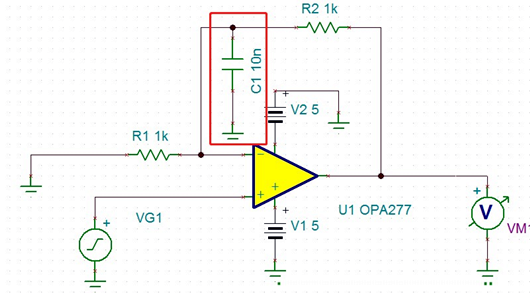

以下图所示：白色圈住的局部为人为插手的反相端寄生电容10nF,其余参数不变。

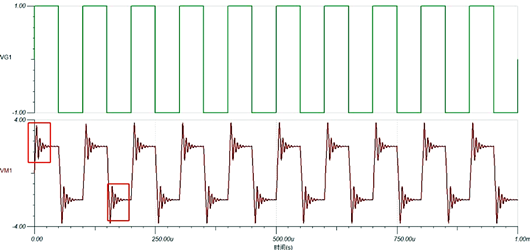

参数设置终了，输出波形以下图所示：
振铃发生的缘由包含：
1. 相位裕度缺乏
缘由：相位裕度是指输出到输出之间的相位差。若是运算缩小电路的相位裕度缺乏，能够激发正反映途径中的旌旗灯号增益和相位干系失衡，致使振铃。
处理体例：增添相位裕度，经由过程适合的相位校准或稳相收集确保体系不变。
2. 负载容量过大
缘由：负载容量过大会使电路的频次呼应呈现变更，影响体系的不变性，易激发振铃。
处理体例：优化负载设想，减小负载电容，进步电路的带宽和不变性。
3. 不得当的频次弥补
缘由：频次弥补不妥会致使电路的频次呼应不不变，发生振铃景象。
处理体例：公道设想频次弥补电路，挑选适合的弥补元件和参数。
4. 输出旌旗灯号幅度过大
缘由：输出旌旗灯号幅度过大会超越运算缩小器的线性规模，致使非线性失真和振铃。
处理体例：限定输出旌旗灯号幅度，增添可调节的偏置电压等手腕调剂输出旌旗灯号。
