PWM，便是脉冲宽度调制手艺，其具备两个很重要的参数：频次和占空比。频次，便是周期的倒数；占空比，便是高电平在一个周期内所占的比例。

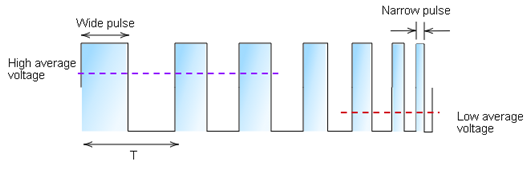

PWM脉宽调制机电调速是经由进程转变输出方波的占空比，使负载上的均匀电流功率从0%到100%变更，从而调理机电速率。
若何利用 PWM 节制机电速率？
直流机电的速率与电源电压成反比。节制直流机电速率的一种简略体例是经由进程脉宽调制 (PWM) 调理电源电压。
PWM调速经由进程疾速地翻开和封闭电源电压，调剂 ON/OFF 脉冲的长度，将电压设置在0V和最大电压之间的肆意地位，从而完成机电速率的调理。
有多种体例能够为机电天生 PWM 旌旗灯号，下图利用555 按时器。电路道理图：

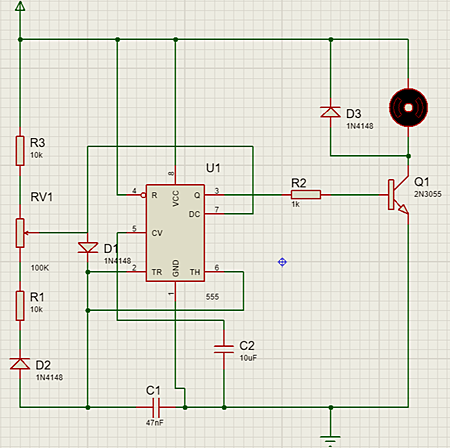

用于直流机电节制的 555 按时器非稳态多谐振荡器
555按时器的输出节制晶体管Q1的导通和停止。电容器C1经由进程电阻器R1和R3停止充电和放电。电容器充电或放电的时候取决于 R1 和 R3 的值。一旦电容器充电，它就会经由进程二极管D2 和可变电阻RV1 疾速放电到引脚 7。在放电进程中，555 按时器的输出降落到 0V，并“封闭”晶体管。动弹可变电阻能够调理机电的速率。

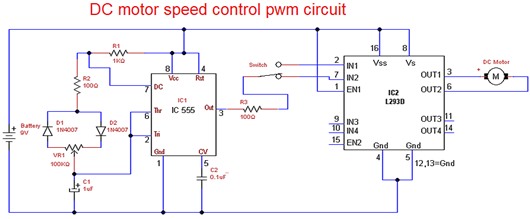

利用IC 555和机电驱动器IC L293D构建了简略的直流机电速率节制 PWM 电路。
在道理图中，IC 555 按时器充任 PWM 产生器，H 桥机电驱动器 IC L293D 担任按照 PWM 输出旌旗灯号驱动机电。这里能够经由进程转变输出引脚来转变机电扭转标的目的。
