电动剃须刀电路图,道理图分享-KIA MOS管
信息来历：本站 日期：2024-10-31

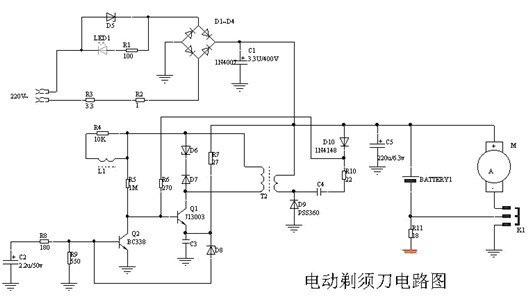

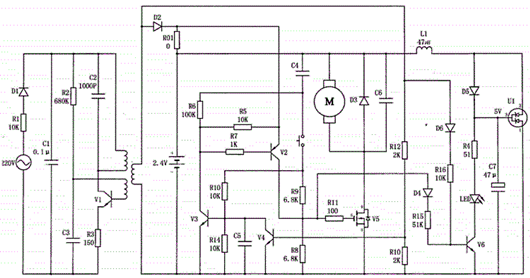

按钮开关按一下机电开，再按一下机电关；充电时按开关没反映，机电不能开动。充电时和机电开动时LED灯点亮。
U1：双稳压二极管
V1：耐高压的 NPN三极管
V2：PNP三极管
V3、V4、V6：NPN三极管
V5：N沟道加强型MOS管
L1和D5、C7构成升压电路，U1把电压不变在5V。
V4 在充电时节制 V2、V3 停止，避免机电启动。

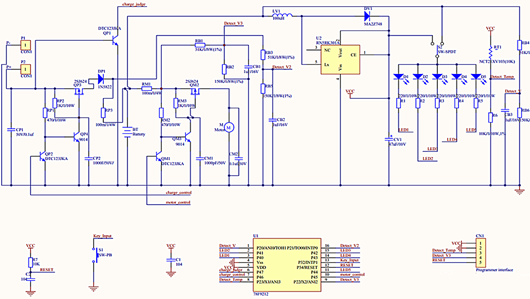

充电局部
P1 P2为充电输入接口，QP1（内置限流电阻）为充电检测管，当拔出外接适配器时，QP1的集电极将单片机的6脚拉到地，单片机即检测到有外接适配器接入，接着，单片机的7脚输入低电平， QP2停止，QP4 QP3导通，起头给电池充电。经由过程丈量RP3两头的电压来检测充电电流，即经由过程单片机16脚和1脚的AD采样值来监控充电电流。DP1为电源防反接二极管，普通都是利用肖特基二极管。
电池放电局部
按下S1按键，单片机10脚输入低电平，QM1停止，QM3 QM2导通，电池经由过程RM1 QM2向马达供电，马达高速扭转时，机电外部碳刷磨擦会发生电磁噪声，插手电容CM2会改良噪声。经由过程丈量RM1两头的电压来检测放电电流，即经由过程单片机1脚和9脚的AD采样值来监控放电电流。
RP1-RP6为采样分压电阻，阻值拔取要大点，减小静态电流。
U3为升压芯片，将电池电压升压给单片机供电。D1-D5为电量唆使灯。RT1为热敏电阻，用来监测电池温度。
