mos管电平转换电路,双向电平转换电路-KIA MOS管
信息来历：本站 日期：2024-10-30
任务道理：
从A到B
A为高电日常平凡，B作为输出，此时为高阻态，MOS管关断，B端经由进程上拉，输出高电平；
A为低电日常平凡，MOS管内的体二极管导通，使MOS管的S极被拉低，斟酌体二极管的压降普通为0.7V，Vgs=3.3V-0.7V=2.6V，当Vgs=2.6V>Vgs(th)，MOS管导通，B端被拉低，输出低电平；（MOS管的导通阈值电压必然要小于2.6V）
A为高阻态时，MOS管关断，B端经由进程上拉，输出高电平。
从B到A
B为高电日常平凡，MOS管关断，A端经由进程上拉，输出高电平；B为低电日常平凡，Vgs=3.3V>Vgs(th)，MOS管导通，A端被拉低，输出低电平；
B为高阻态时，MOS管关断，A端经由进程上拉，输出高电平。
先容一个利用单个MOS管来完成双向电平转换的电路，能够利用在对速度请求不高的场景。

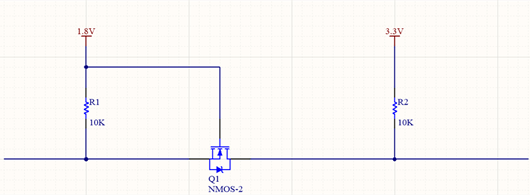

图为单个MOS管的电平转换电路，用到一个NMOS和两个10k电阻，很是简略。
上图为一个阶段的进程变更，起首阐发一下当从右侧的高压侧向左侧的高压侧产生电平变更时，电路会有甚么反映。

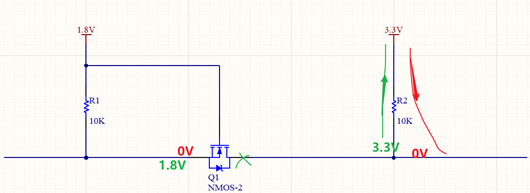

当右侧开关间接接地，3.3V变为0V时，摹拟输出一个低电平，此时MOS管Q1的漏极电压为0V,因为MOS管的体二极管缘由，左侧1.8V电，颠末电阻R1,MOS管的体二极管，流入GND,此时MOS管Q1的源极电压大要为0.6V摆布，是以MOS管Q1的GS间电压为Vgs=1.8V-0.6V=1.2V,因为1.2V的电压已到达MOS管Q1的导通电压，MOS管Q1起头导通，当MOS管Q1导通今后，因为内阻极小，会使MOS管源极电压变为0V，便完成了0V输出。
当右侧开关断开今后，MOS管Q1的漏极会被拉到3.3V,此时摹拟的是高电平输出，此时MOS管Q1的Vgs电压变为0V,是以MOS管Q1不导通，处于停止状况，进而电阻R1被上拉，MOS管Q1的源极电压变为1.8V,完成了3.3V转换为1.8V的电平转换。
再阐发一下当从左侧的高压侧向右侧的高压侧产生电平变更时，电路会有甚么反映。

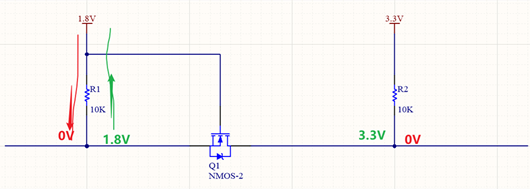

当左侧芯片外部开关短接，变为0V时，MOS管Q1的源极电压为0V,此时MOS管Vgs电压为1.8V，到达MOS管开启电压，是以MOS管的漏极电压被拉到0V,完成了低电平转换。
当左侧芯片外部开关断开时，电阻R1被上拉，此时MOS管Q1的源极电压为1.8V，Vgs=0V,是以MOS管漏极的电压会被右侧的3.3V电颠末电阻R2拉为3.3V。
