功率缩小器的任务道理基于电子管的缩小道理，经由过程将输入旌旗灯号的电流或电压停止缩小，使其到达充足的功率来驱动负载。详细来讲，功率缩小器凡是由输入级、输入级和缩小级等局部组成，此中输入级担任领受输入旌旗灯号并将其转换为合适缩小器缩小的旌旗灯号，输入级则将缩小的旌旗灯号转换为合适负载任务的旌旗灯号，而缩小级则是完成旌旗灯号缩小的首要局部。
功率缩小器的感化是将输入旌旗灯号的功率缩小，以供给充足的功率来驱动负载。在声响体系中，功率缩小器的感化是将微小的音频旌旗灯号缩小，以鞭策扬声器收回充足的音量。在其余电子利用中，功率缩小器的感化也近似，行将强大的旌旗灯号缩小，使其能够或许驱动各类负载。
RF2132线性功率缩小器电路图

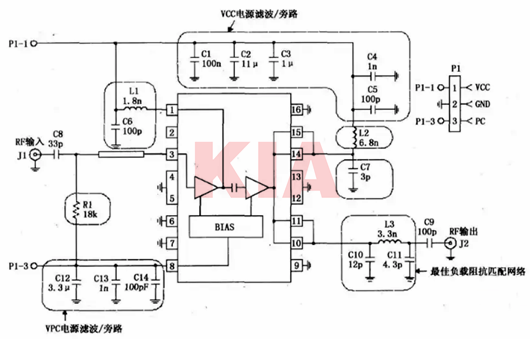

如图所示为由RF2132组成的线性功率缩小器电路。射频旌旗灯号(RF)由3脚输入，颠末前置缩小器、末级功率缩小器缩小后由10、11脚输入。3脚与外部缩小器间接耦合，其外加一个隔直耦合电容，3脚输入阻抗为50Ω，但切当的阻抗值由1脚外接的外部级间婚配收集决议。
L1为输入中间频次级间调剂电感;R1可改良线性，增添级缩小器偏流;L2为缩小器输入级旁路电感;C7与14、15脚外部连线电感组成串连谐振，谐振频次为2f0，可有用短路输入的二次谐波，改良增益和效力。输入端10、11、14、15脚在芯片外部已毗连。
8脚接功率节制脚(PC)，能够节制该脚电压从而节制电源功率。在室温下，当电压为低电日常平凡(0.5V或更低时)，缩小器电源处于关断状况。Vcc=4.8V，Vpc=4.0V。
RF2155的915MHz功率缩小器电路图

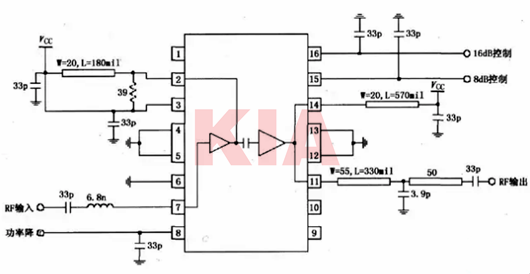

如图所示为由RF2155组成的915MHz功率缩小器利用电路。射频旌旗灯号(RF)由7脚输入，颠末前置缩小器、末级功率缩小器缩小后由11脚输入。7脚与外部缩小器是间接耦合，是以倡议在7脚外加一个UHF隔直耦合电容。因为有4个增益能够设置，以是在输入端串连一个6.8nH电感。
末级功率缩小器为不婚配集电极晶体管，输入端11脚和14脚在芯片外部已毗连，14脚作为末级功率缩小器电源供电端，经由过程这些脚向末级功放供给偏置电流。14脚也作为二次谐波的滤波电路，能有用地短接二次谐波，接纳约500mils传输线作为电感与33pF电容组成滤波器(在接近Vcc处可安排一个钽电容)。8脚接功率节制脚(PC)，能够节制该脚电压从而节制电源功率。
当电压为低电日常平凡(0V时)，缩小器电源处于关断状况;当电压为高电日常平凡(3V时)，缩小器处于全功率任务状况。8脚外接UHF或HF电容滤波。15、16脚为RF功率增益节制端，别离节制输入功率增益为8dB bit步长和16dB bit步长，这些脚高电平最少2.7V，不得跨越3.3V，同时外接一个UHF旁路电容。

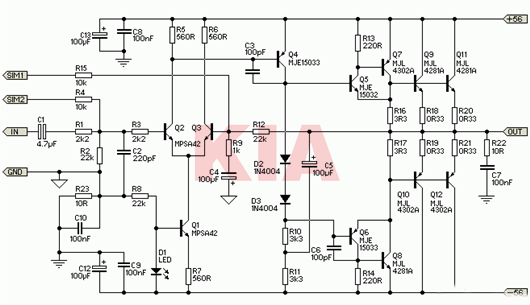

300W音频功率缩小器电路图
