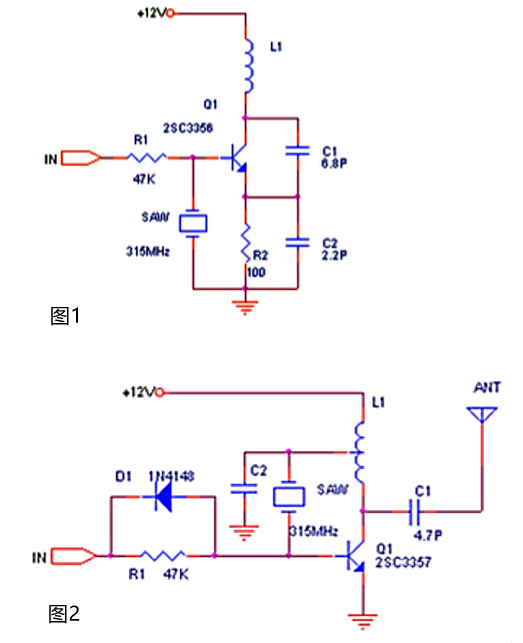

上面是两个电路为罕见的发射电机路，因为利用了声表器件，电路任务很是不变，即便手抓天线、声表或电路其余部位，发射频次均不会漂移。和图1比拟，图2的发射功率更大一些。可达200米以上。
虽然机能较差，但是其电路简略轻易完成，任务不变，是以获得了普遍的利用，在汽车、摩托车报警器，堆栈大门，和家庭保安体系中大多都利用了如许的电路。
T630无线电遥控发射、领受头的无线发射领受电路
无线电射头T630电路道理如图所示。电路四发射管V1及核心元件C1、C2、L1、L2等构成频次为265MHz超高频发射电路，经由过程环形天线L2向空中发射。天线L2接纳镀银线或直径为1.5mm的漆包线，天线尺寸为24mm（长）X9mm（高）。三极管V1选用高频发射管BE414或2SC3355。
无线电遥控领受头T631电路道理如图所示。领受电路首要由V1、IC等构成，V1与C7、C9、L2等元件构成超高频领受电路，微调C9转变其领受频次，使之严酷瞄准265MHz发射频次。
当天线L2收到调制波时，经V1调谐缩小出低频成份，再经V2前置缩小后送入IC LM358，进一步缩小整形后由LM358第7脚输入，该印刷电路板现实尺寸为31mmX23CC，天线尺寸为27mm（长）X9mm（高）。OUT为旌旗灯号输入端，三极管V1选用BE415或2SC3355。电容C9可选用小型可调电容。IC选用LM358。
在发射及领受电路中为减小体积，一切电阻均选用1/8W或1/16W的金属膜电阻；电解电容亦用超小型电容，别的电容全数接纳高频陶瓷电容。在焊接时元件引脚尽可能剪短，使其紧贴电路板，电路板资料应选用高频电路板。
