led恒流调光电路,恒流调光电路道理-KIA MOS管
信息来历：本站 日期：2024-10-28
恒流调光电路的根基道理是经由过程节制电路中的电流，使其坚持恒定，从而完成对LED灯泡亮度的调理。LED在任务时会发生大批热量，是以凡是利用铝基板作为底板，并利用稳压二极管来确保电流的恒定。
以12V供电为例，经由过程阐发电路中的电压和电阻，能够计较出流过LED的电流。比方，当供电电压为12V时，LED导通时的压降约为2.1V，三极管导通时的压降约为0.7V。经由过程这些参数，能够计较出流过LED的电流。

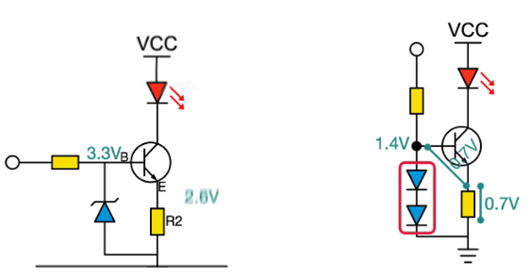

LED灯在任务的时辰发烧较大，以是凡是选用铝基板作为底板；经常使用红色油墨。LED必须在恒流源电路下任务，下图为最简略的恒流源：B极电压3.3V稳定左下侧蓝色的为稳压二极管，因为BE极能够看作二极管，压降为0.7V，以是R2间的压降为2.6V恒定，以是电流也就恒定：
电压的很小变更会形成电流的很大变更，从而带来更大的发烧和下降寿命：

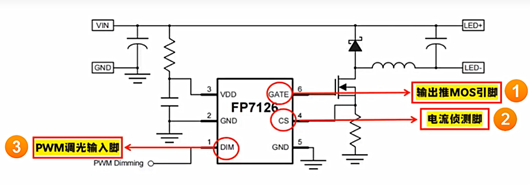

罕见的FP7126是一颗均匀电流形式的降压LED调光驱动芯片，不须要内部弥补元件，简化PCB布线。
芯片DIM脚可接管PWM旌旗灯号停止调光，倡议调光频次0.1kHz~20kHz，并且可共阳调光。
FP7126外置MOS，最大输入电流5A，输入电压：12V以上
输入电流精度：±2%w
反应基准电压：0.25V
DIM引脚接管PWM旌旗灯号
调光深度可达0.01%
掩护功效：OTP，SCP，UVP
