在电力电子操纵中，将交流电变更为直流电的这类AC/DC（Alternating Current / Direct Current）变更被称为整流（rectification）。 操纵二极管的单向导电性可以或许或许完成整流。
二极管有两个电极：正极和负极。当在二极管两头加上正向电压时，电流可以或许或许从正极流向负极，二极管导通；而加上反向电压时，电流没法经由过程，二极管停止。这类特点使得二极管在电路中起到近似开关的感化，只许可电流在一个方向上活动。
二极管整流电路普通分为半波整流和全波整流两种。

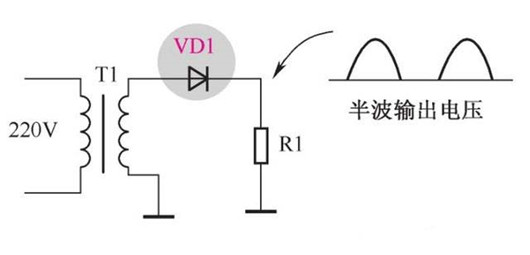

半波整流电路只操纵了交换旌旗灯号的正半周或负半周，经由过程一个二极管将其转化为单向的直流旌旗灯号。当输出旌旗灯号的正半周时，二极管正向导通；当输出旌旗灯号的负半周时，二极管反向停止。经由过程这类体例，只要正半周的旌旗灯号被保留，而负半周的旌旗灯号被过滤掉，从而完成了半波整流。

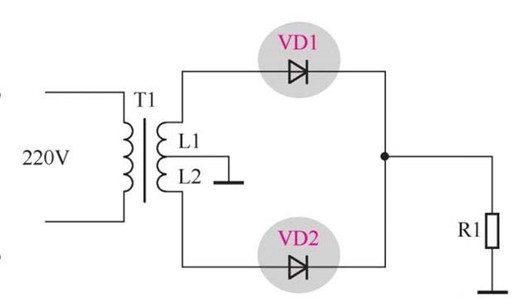

全波整流电路则操纵了交换旌旗灯号的全数波形，经由过程两个二极管瓜代导通将其转化为单向的直流旌旗灯号。当输出旌旗灯号的正半周时，D1二极管正向导通；而当输出旌旗灯号的负半周时，D2二极管反向导通。经由过程这类体例，不管是正半周仍是负半周，都可以或许或许被保留上去，从而完成了全波整流。

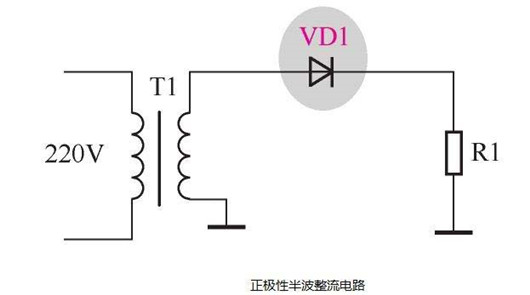

半波整流电路
220V交换市电从变压器一次绕组输出，二次绕组输出。
整流电路的阐发须要斟酌交换电的正、负半周。

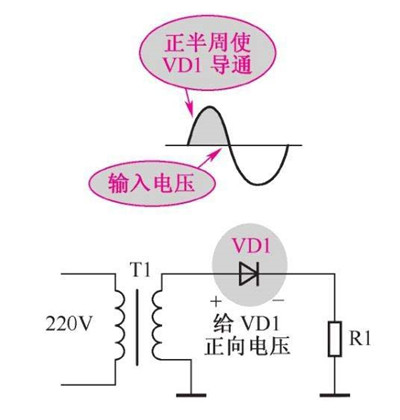

1、交换电正半周时，交换电压使VD1正极上电压高于地线电压，以下图所示，二极管负极经由过程电阻R1与地审察连。此时VD1正极电压大于负极电压，二极管VD1处于正向导通状况。

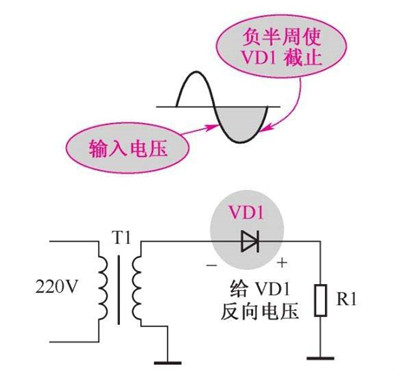

2、交换电负半周时，交换输出电压使二极管VD1正极电压低于负极电压，此时VD1处于反向偏置状况，二极管停止、相称于开路，电路中无电流活动。整流电路不电压输出。
综合阐发：整流二极管在交换输出电压正半周期间处于导通状况，由于正半周交换输出电压巨细在变更，以是流过电阻的电流巨细也在变更，如许，整流电路输出电压巨细也在响应变更，并与输出电压的半波周期波形不异。而在交换输出电压负半周期间，整流二极管处于停止状况，电路没法构成回路，电阻上也就不电压。
经由过程这一整流电路，输出电压的负半周被切除，最初获得正极性（正半周）的单向脉动直流输出电压。
全波整流电路
下图是全波整流电路（正极性全波整流）。从图中可以或许或许看出，全波整流电路有两个特点：全波整流电路利用两个整流二极管；电源变压器二次绕组必须有中间抽头。
整流二极管VD1导通时的电流回路：二次绕组L1上端-整流二极管VD1正极-VD1负极-R1-地-二次绕组中间抽头-二次绕组L1。
整流二极管VD2导通时的电流回路：二次绕组L2下端-整流二极管VD2正极-VD2负极-R1-地-二次绕组中间抽头-二次绕组L2。

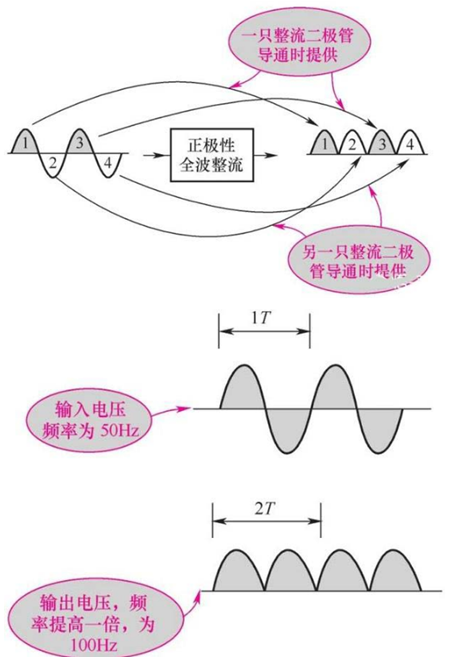

因而可知，全波整流电路可以或许或许将交换电压的负半周电压转换成负载上的正极性单向脉动直流电压。
另有一点须要注重的是：由于将交换输出电压的负半周电压转换成了正半周电压，以是频次进步了一倍。
