结型场效应管偏置体例,JFET偏置电路-KIA MOS管
信息来历：本站 日期：2024-10-25
结型场效应管凡是接纳自偏置、分压偏置和电流源偏置等体例。此中，自偏置体例简略易行，但不变性较差；分压偏置体例不变性好，但电路庞杂度较高；电流源偏置体例能够或许供给不变的偏置电流，合用于高精度利用。
JFET偏置电路

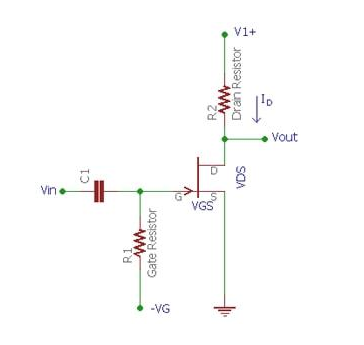

牢固直流偏置手艺
在 N 沟道 JFET 的牢固直流偏置手艺中，JFET 的栅极以如许的体例毗连，即 JFET 的 V GS一直坚持负值。由于 JFET 的输出阻抗很是高，是以在输出旌旗灯号中不察看到负载效应。流过电阻器 R1 的电流坚持为零。
当咱们在输出电容器 C1 上施加交换旌旗灯号时，旌旗灯号出此刻栅极上。此刻，若是咱们计较 R1 上的电压降，按照欧姆定律，它将是 V = I x R 或 V降= 栅极电流 x R1。由于流向栅极的电流为 0，是以栅极上的电压降坚持为零。是以，经由过程这类偏置手艺，咱们能够或许经由过程转变牢固电压来节制 JFET 漏极电流，从而转变 V GS。

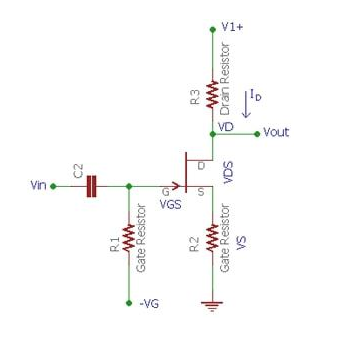

自偏置手艺
在自偏置手艺中，在源极引脚上增加了一个电阻器。源极电阻器 R2 上的电压降发生 V GS以偏置电压。在这类手艺中，栅极电流再次为零。源电压由不异的欧姆定律决议 V = I x R。是以源电压 = 漏极电流 x 源电阻。此刻，能够或许经由过程栅极电压和源极电压之间的差别来肯定栅极到源极电压。
由于栅极电压为 0（由于栅极电流为 0，按照 V = IR，栅极电压 = 栅极电流 x 栅极电阻 = 0）V GS = 0 – 栅极电流 x 源极电阻。是以不须要内部偏置源，偏置是由本身发生的。
分压器误差

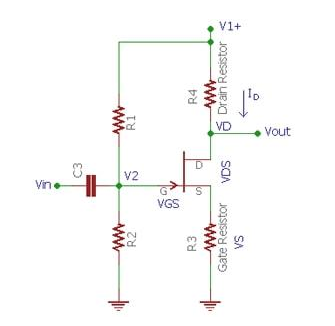

在这类手艺中，利用了一个额定的电阻器，并且对自偏置手艺的电路稍作点窜，利用 R1 和 R2 的分压器为 JFET 供给所需的直流偏置。源电阻上的电压降须要大于电阻分压器的栅极电压。如许，V GS坚持负值。
