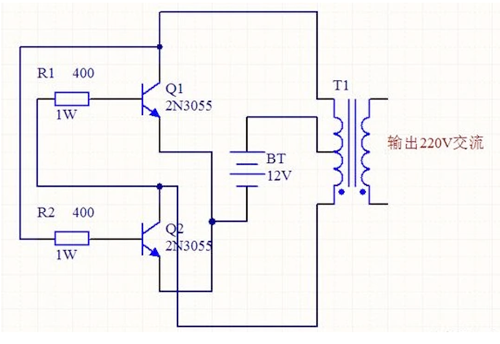

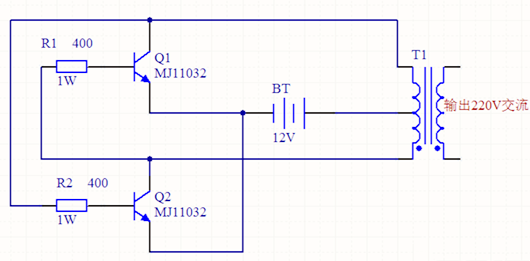

一个简略的12V转220V逆变器的电路，道理图以下，只用到两个三极管两个电阻，再加上一个变压器，通上电便能够在输入端发生交换电，能够动员220V白炽灯。

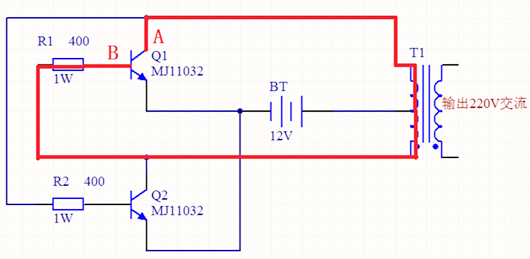

假定此时方才通上电源，在通电源的一刹时，对三极管Q1来讲，集电极也便是道理图中的A点是和电源正极相连，一样对B点也便是基极是隔着一个大功率电阻和电源正极相连，以是他知足三极管导通前提。

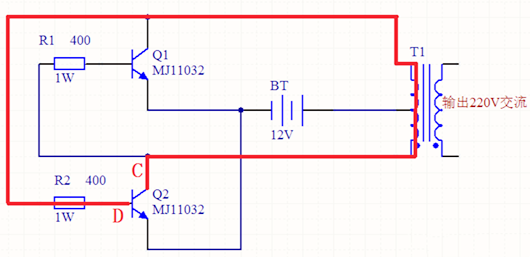

三极管Q2，当通上电源的一刹时，集电极也便是C点是和电源正极连在一块的，而基极也便是D点，经由过程一个大功率电阻和电源正极相连，一样知足导通前提。
以是就刚通上电源的一刹时来讲，三极管Q1和Q2所处的状况是一样的，可是两个三极管材质不能够完整一样，以是刚通上电的一刹时是有一个导通畅序的。假定此刻Q1先导通，电流从电源正极流出，经由过程变压器和三极管Q1流到电源负极。
因为三极管Q1导通后会刹时进入到饱和状况，以是集电极和发射极之间的压降很低，普通会小于0.3V，以是A点的电位也会跟着下降，一样B点的电位也会随之下降，因为Q1导通时发射极正偏压降在0.7V摆布，明显0.3V是不够的，是以Q1会变成停止状况。
当Q1逐步变成停止状况，同时三极管Q2的基极和集电极的电位也会随之下降，在某时辰会知足Q2的导通前提。
当Q2导通后，电流从电源正极流出，经由过程变压器和三极管Q2流到电源负极。因为三极管Q2导通后会刹时进入到饱和状况，以是集电极和发射极之间的压降很低，这和Q1环境一样，一样Q2基极的电位也会随之下降，因为Q2导通时发射极正偏压降在0.7V摆布，明显0.3V是不够的，是以Q2会变成停止状况。
Q2停止后Q1又会变成导通状况，就如许频频轮回，两个三极管轮番导通发生交换电，再经由过程变压器升压，最初输入想要的电压，若是输入电压在220V摆布，连上一个220V的灯胆，能够看到能一般发光。
接纳功率较大的三极管2N3055，电阻用了两个，且最好电阻的功率选大一点，如许电路的输入功率也会响应地增添，此刻用到的最多的是1/4W的电阻，只需挑选四个电阻并联约莫是400Ω便能够了。
这实在便是一个震动电路，便是把直流电变成交换电，而后经由过程变压器升压变成220V，而后在输入端接上用电器便可，不过就这几个元件做出来的逆变器，输入波形必定不电网规范，但驱动电灯胆是充足的。
电阻是用四个1/4W的电阻并联构成的，可是因为这款变压器的功率较低，这四个元件并联也属于牛鼎烹鸡，照着道理图把元件停止电气毗连，最初查抄无误后便可通电，但必然要注重，输入端电压已跨越人的宁静电压，操纵时要做好宁静办法。
通上电以后能够听到旌旗灯号震动的声响，这时辰候在万用表上便能够读出电压示数，咱们这个是211V，并且长短常不变。
