电压反应运放和电流反应运放

运放按照反应体例有两种：电压型和电流型。

有的人把电流反应型运放误作I/V变更器，由于电流型运放也叫跨导运放，并且电流型普通操纵并未几，那末两者有哪些区分呢？

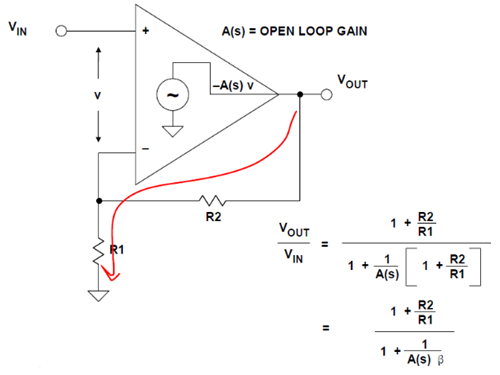

电压反应型运放的反应收集：差分输出

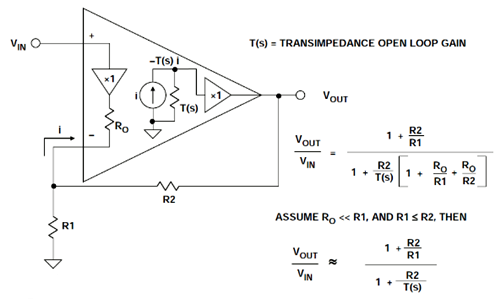

电流型运放的布局：

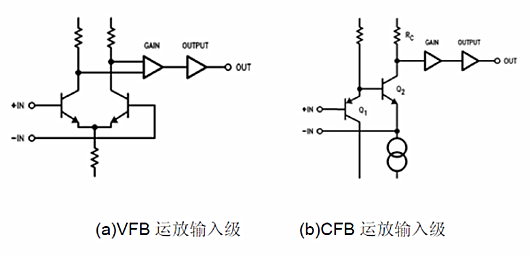

能够看出输出布局的差别：CFB输出操纵缓冲器输出到反应端，缓冲器的输出有一个输出电阻R0，约莫数十欧姆，运放输出和反应真个偏差旌旗灯号为电流情势流过R0，这便是电流反应的来历。偏差电流经由过程电流镜像到第二级，电流变成电压。

电压型运放和电流型运放区分

1、带宽VS增益

电压反应型缩小器的-3DB带宽由R1、Rf和跨导gm配合决议，这便是所谓的增益帯宽积的观点，增益增大，带宽成比例降落。同时运放的不变性有输出阻抗R1和反应阻抗Rf配合决议。 而对电流反应型运放，它的增益和带宽是彼此自力的，其-3DB带宽仅由Rf决议，能够经由过程设定Rf获得差别的带宽。再设定R1获得差别的增益。同时，其不变性也仅受Rf影响。

2、反应电阻的取值

电流型运放的反应电阻应按照数据手册在一个特定的规模内拔取，而电压反应型的反应电阻的拔取就绝对而言宽松很多。须要注重的是电容的阻抗跟着频次的下降而下降，因此在电流反应缩小器的反应回路中应谨严利用纯电容性回路，一些在电压反应型缩小器中操纵普遍的电路在电流反应型缩小器中能够致使振荡。 比方在电压反应型缩小器咱们常会在反应电阻Rf上并联一个电容Cf来限定运放的带宽从而削减运放的带宽噪声（Cf也经常能够赞助电压反应型缩小器不变），这些若是利用到电流反应缩小器上，则十有八九会使你的电路振荡。

3、压摆率

当旌旗灯号较大时，压摆率经常比带宽更占有主导位置，比方一样用单元增益为280MHZ的缩小器来缓冲10MHZ，5V的旌旗灯号，电流反应缩小器能轻松实现，而电压反应缩小器的输出将显现三角波，这是压摆率缺乏的典范表现。 凡是来讲，电压反应缩小器的压摆率在500V每us,而电流反应缩小器具有数千V每us.

4、若何挑选两类芯片

a,在低速紧密旌旗灯号处置中，根基看不到电流反应缩小器的身影，由于其直流精度远不如紧密电压反应缩小器。

b、在高速旌旗灯号处置中，招斟酌设想中所须要的压摆率和增益帯宽积；普通而言，电压反应缩小器在10MHZ以下，低增益和小旌旗灯号前提下会具有更好的直流精度和失真机能；而电流反应缩小器在10MHZ以上，高增益和大旌旗灯号调度中表现出更好的带宽和失真度。

当下面两种环境呈现一种时，须要斟酌一下挑选电流反应缩小器：1.噪声增益大于4；2.旌旗灯号频次大于10MHZ。

操纵注重：

1、电流反应型缩小器不能用做积分器。

2、电流反应型缩小器在反应电阻两头不能用并联电容的体例消弭振荡。

3、电流反应型缩小器的输出和反向输出端不能跨接电容。

4、电流型反应缩小器的反应偏差量是运放负管脚的电流值，Vout=Zt×In。

5、电流型反应缩小器的反应电阻不能挑选过大的值。

6、电流型反应缩小器的反应阻值会影响缩小的不变性和带宽。

7、电流型反应缩小器不能用作电压跟从器的接法。

8、电流型反应缩小器的压摆率比拟高。

9、电流型反应缩小器无增益带宽积这一个参数。

10、电流型反应缩小器的增益和闭环带宽能够别离的设置。

11、反应电阻有一个最好值，既能够保障最大带宽，也能够保障不变的缩小的不振荡。

12、电流型反应缩小器的同向输出和反相输出的计较公式和电压型的不异。
