电吹风电路道理图,电吹风任务道理-KIA MOS管

电吹风电路图

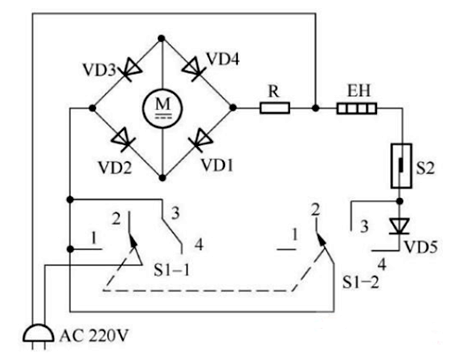

下图是典范的电吹风电路，在该电路内有3 个首要元器件，第一个是风散电念头M，第二个是加热器EH，第三个是转换开关S1，此中开关S1 是双刀四掷开关。

1、封闭形式

将开关S1 拨到“2”的地位后，不能接通整流电路，也不能接通加热器的电路，该机处于封闭状况。

2、凉风形式

将开关S1 拨到“1”的地位后，不能接通加热器电路，加热器 EH 不加热，但经由过程 S1-1 的①脚接通整流电路。此时，市电电压经由过程R 限流，再经由过程VD1～VD4 构成的桥式整流电路整流后为电念头供电，使它扭转。此时，电吹风吹出的是凉风。

3、低温形式

将开关S1 拨到“4”的地位后，一起经由过程S1-2 的④脚和二极管VD5 接通加热器电路，此时，因为VD5 对市电电压遏制半波整流，以是加热器以半功率体例加热;另外一起经由过程S1-1 的④、③脚接通整流电路，如上所述，电念头起头扭转。此时，电吹风吹出的是温度较低的热风。

4、低温形式

将开关S1 拨到“3”的地位后，一起经由过程S1-2 的④、③脚接通加热器电路，市电电压经由过程过热掩护器S2 和S1-2 为加热器EH 供电，EH 以全功率的体例加热。

另外一起接通整流电路，电念头起头扭转。此时，电吹风吹出的是温度较高的热风。

5、过热掩护电路

为了防止风散电念头或其供电电路非常，致使它不能扭转或扭转非常致使加热器或外壳等部件过热破坏，新型电吹风都设置了过热掩护电路。

该掩护功效由过热掩护器S2 完成。当电念头扭转一般时，加热器电路发生的温度在一般规模内，S2 内的触点闭合。当电念头扭转非常或不转时，加热器的温度降低，被S2 检测后，金属片变形使其触点断开，堵截加热器的供电电路，加热器遏制加热，完成过热掩护。

电吹风电路道理图

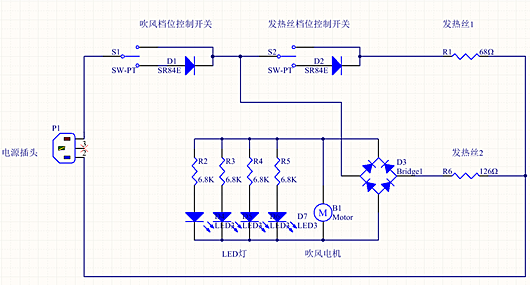

S1吹风档位节制

当S1吹风档位打到下面，S2不开启时，220V经由过程D1的整流变成半波，而后半波颠末D3Q给机电B1和LED遏制供电后流出D3进入R6发烧丝，最初回流到P1电源座子。

若是S1吹风档位打到下面，S2不开启时，P1出去的电流除不流过D1外，其余流过的途径与下面论述的一样。

S1吹风档位打到下面因为颠末了D1的半波整流以是B1、LED、R6花费的功率约莫为S1吹风档位打到下面的一半，以是表现到给用户是风速小了、LED灯暗了、发烧量小了。

只需B1动弹R6就会颠末电流发烧，以是一旦吹风必然是有加热的，没法吹凉风。

S2发烧档位节制

S2是用于节制R1发烧丝的档位的，同时R1的发烧量也是由电流是不是颠末D2二极管遏制决议的，同时D1也决议了R1的发烧量，只要S1开启时S2才会得电，S2的开关拨动才会致使R1的加热。

S1处于封闭时，不管S2若何拨码R1都不会得电发烧。这起到必然的掩护感化，只要风机动弹了R1才有发烧的意思同时防止了R1因为没法实时散热的销毁。

S1向下拨码时为小风速，因为到S2的电已颠末了D1的半波整流以是这是不管D2向上拨仍是向下拨R1的发烧功率都是根基一样的（颠末D2会有1-2V的压降），都是较小。同时也是起一个掩护感化，小风速时，R1的发烧量只能小，不管S2开关向上仍是向下拨动。

S1向上拨码时为微风速，这时辰S2的高低拨码能力转变R1的发烧环境，当S2向上拨码时R1处于发烧温度大，当S2向下拨码时因为电流颠末了D2遏制了半波整流R1发烧温度小。

此电路的设想保障了只要吹风的时辰能力让R1的发烧丝发烧，而只要吹微风的时辰能力让R1的发烧量大，保障了发烧丝的散热宁静。
