电位器是具备三个引出端、阻值可按某种变更纪律调理的电阻元件。电位器凡是由电阻体和可挪动的电刷构成。当电刷沿电阻体挪动时，在输出端即取得与位移量成一定干系的电阻值或电压。当电阻体的两个牢固触点之间外加一个电压时，经由过程动弹或滑动体系转变触点在电阻体上的地位，在动触点与牢固触点之间便可取得一个与动触点地位成一定干系的电压。
电位器的布局特色
电位器的电阻体有两个牢固端，经由过程手动调理转轴或滑柄，转变动触点在电阻体上的地位，则转变了动触点与任一个牢固端之间的电阻值，从而转变了电压与电流的巨细。
电位器的图形标记
电位器的电路标记凡是用字母RP表现。
电阻器的笔墨标记是“ R ”,电位器是“ RP ”,即在 R 的前面再加一个申明它有调理功效的字符“ P ”。

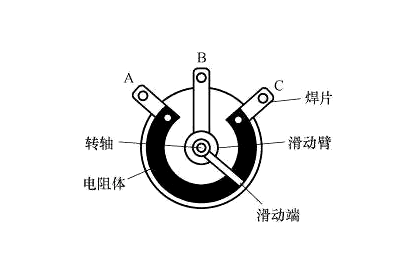

以扭转式电位器为例申明电位器的外部布局图，以下图，电位器布局构成电阻体、滑动臂、滑动端、转轴、转柄、焊片等构成。A、B、C为三个焊片，此中A、C 之间的电阻值即为电位器的总阻值。滑动真个一端接焊片B，另外一端与电阻体慎密打仗。当滑动端地位转变时，A-B和B-C之间的电阻值就产生变更。这是一种三脚电位器，它的两侧的脚是其全电阻，中间的脚是滑动结点，电源从两侧的一个脚接入，从中间脚引出，能够或许取得跟着中间脚扭转而变更的电压或其余变更量。

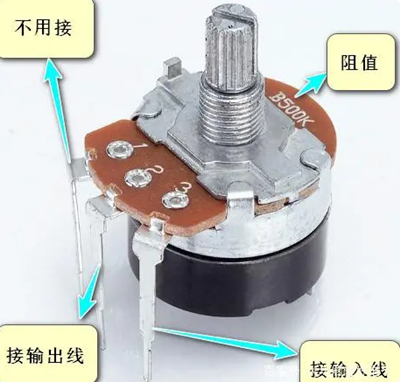

A、B、C三个焊片别离对应1、2、3个接线端，电位器城市有一个阻值，它下面所表明的电阻是电位器的总电阻值，这里的电位器是B500K，表现总阻值便是500K，根据接线图接好线以后只要要扭转滑动端就能够或许取得差别的阻值（阻值从0到500K变更）。
电位器重要参数
电位器的参数有良多，有扭转角度、标称阻值、温度系数、额外功率、偏差规模、滑动噪声、耐磨性、零位电阻等。此中额外功率、标称电阻、许可偏差、阻值变更纪律、温度系数是五个较为主要的参数也是在挑选电位器时辰重要斟酌身分。
电位器的感化
1、电流节制
能够或许停止电流节制的有些属于紧密的电位器，只要如许电流值才会取得比拟精确值，被选定的电流输出端是滑动触点引出端时，电位器能够或许用来节制电流巨细；
2、分派电压
操纵电阻与电压近乎线性干系，调理电阻阻值就能够或许调理电压分派干系，完成输出电压无级化调理，比方在加湿器等方面；
3、转变电阻
当电路须要输出的参数是电阻阻值时辰能够或许用电位器，当电位器接成两头器件时，电位器在路程规模内能够或许取得一个光滑持续变更的电阻值，这时候电位器便是起到了转变电阻的感化。比方在湿度等节制，经由过程节制电阻阻值显现差别湿度。
