接纳双端驱动集成电路-TL494输的PWM脉冲节制器设想小汽车中的声响供电电源，操纵MOSFET管作为开关管，能够进步电源变压器的任务效力，有益于按捺脉冲搅扰，同时还能够减小电源变压器的体积。

输入局部在高低两头各自接纳N沟道MOSFET和P沟道MOSFET组成怪异的驱动体例来驱动，负载的另外一侧毗连到半桥体例的电容器，是以具备全体电路简略、任务状况不变、价钱昂贵等特色，操纵于任务频次低于10kHz、功率在15W~50W的产业用报警器时可进步产物的合作力。

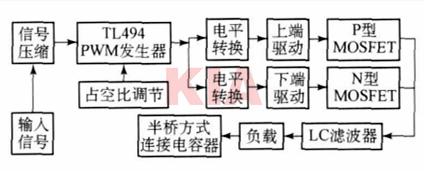

TL494开关功率缩小器框图

占空比调理电路

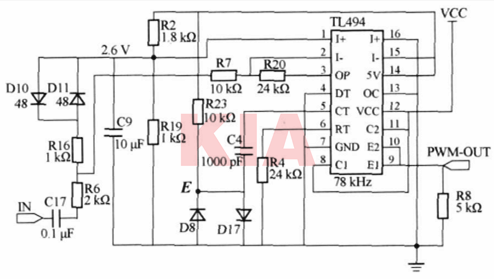

占空比是PWM旌旗灯号调制时进步电压操纵率的关头。由于TL494是开关电源用集成芯片，以是在其外部把最小滞后时候设定为0.1V电压。最大占空比在发射级输入时约为96%。图所示为输入局部和PWM旌旗灯号调制的局部电路。

当C4=1000pF，R4=24k时，任务频次约为78kHz。若是不占空比调理电路D8、D17、R23，则由于外部滞后时候比拟器的比拟点为0.1V，以是最小导通时候约为1.52μs，最小占空比为D=1.52/13≈12%。

是以，PWM时电压操纵率将降落。若是操纵D8、D17、R23，则会在锯齿波发生用的电容器C4的E点发生0.82V的偏置电压，把锯齿波的出发点从本来的0V进步到0.82V。

是以导通时候减小到0.64μs，最小占空比减小到D=0.64/13≈4.9%，可较着地进步电压操纵率。

输入旌旗灯号紧缩电路

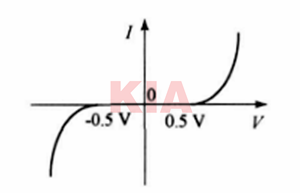

由于报警器的输入旌旗灯号变更规模较大，以是须要将幅度较大的旌旗灯号按必然比例紧缩。图中，R6、R16、D10、D11组成输入旌旗灯号紧缩电路，其关头是操纵了二极管的输入特征。此中D10和D11并联，可在正负两个标的目的紧缩旌旗灯号。

紧缩比取决于R6、R16的值，其值越大，紧缩比越大。调剂R6、R16的值，设定紧缩旌旗灯号的变更规模为-0.82V~0.82V，则变更量是1.64V。锯齿波电压变更规模是0.82V~3.25V，以是TL494外部偏差缩小器的输入旌旗灯号变更规模是2.43V。外部偏差缩小器的增益取决于R7和R20，调剂其值，当紧缩旌旗灯号的变更量在1.64V时，将外部偏差缩小器的输入旌旗灯号变更规模设定为2.43V便可。警报器多数操纵高音扬声器，是以可大幅度下降振幅较大的高音。

MOSFET驱动电路

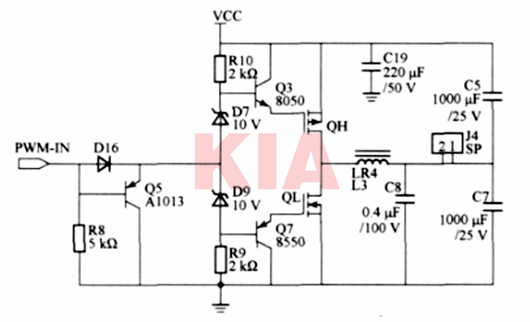

P沟道MOSFET接纳IRF9540，具备最大任务电压100V、最大任务电流18A、VGS电压5V~15V时饱和等特征。N沟道MOSFET接纳IRF540，具备最大任务电压100V、最大任务电流27A、VGS电压5V~15V时饱和等特征。驱动三极管Q3接纳NPN型C8050，Q7接纳PNP型C8550。这两种驱动三极管都具备最大任务电压30V、最大任务电流1A、VBE为12V的特征。

当A点的脉冲电压为低时，电流经由进程稳压二极管D7和三极管Q3的反偏组成VGS电压，QH导通。当A点的脉冲电压为高时，电流经由进程稳压二极管D9和三极管Q7的反偏组成VGS电压，QL导通。

此中脉冲电压为低时，其电压低于VL能力使QH导通，脉冲电压为高时，其电压高于VH能力使QL导通。从VL变更到VH须要必然时候，这时会呈现QH和QL同时停止的状况，是以，脉冲变更进程很宁静。

QH和QL的VGS由下式决议：

15》VGS=VC-VD-VBE》5 （1）

式中：VGS为MOSFET的驱动电压;VC为电源电压;VD为稳压管D7和D9的稳压电压（普通操纵不异的稳压管）;VBE为C8050和C8550的还击穿电压。

脉冲电压从低到高变更进程中，QH和QL同时停止的时候约为100~300ns。

输入局部任务道理

输入局部由QH、QL和L3、C8、C5、C7组成。输入电压颠末L3、C8滤除高频波后传递到负载。普通在输入端接纳一个电解电容器，但本电路接纳C5和C7组成半桥体例，而后将此中点毗连到负载。这类毗连体例的长处是两个电容器既为输入旌旗灯号的传递通路（此时电容值是两个电容的并联值），同时也对电源具备滤波感化（此时电容值是两个电容的串连值），并且把电容器的内压下降一半。
