MOS管的驱动道理在于其栅极、源极和漏极之间的电学特征。对NMOS，当节制旌旗灯号（Ctrl In）输入低电日常平凡，NMOS不导通；当输入高电日常平凡，NMOS导通。对PMOS，当输入低电日常平凡导通，输入高电日常平凡封闭。NMOS的使能电压以地电平为参照，而PMOS以电源电压为参照。
驱动电路的设想

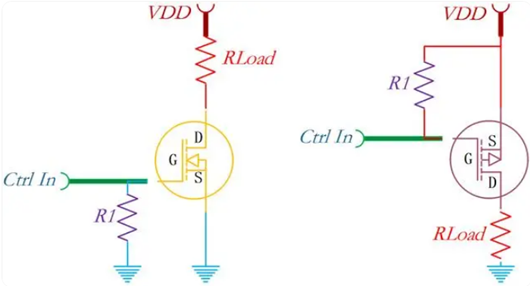

NMOS驱动电路：
当Ctrl In输入低电日常平凡，NMOS不导通，栅极经由进程下拉电阻R1接地，栅极电压被拉低。
当Ctrl In输入高电日常平凡，NMOS导通，栅极电压被拉高，经由进程上拉电阻R1毗连到电源。
PMOS驱动电路：
当Ctrl In输入低电日常平凡，PMOS导通，栅极经由进程上拉电阻R1毗连到电源。
当Ctrl In输入高电日常平凡，PMOS封闭，栅极电压被拉低，经由进程下拉电阻R1接地。
MOS管若何驱动？驱动电路阐发
对NMOS来讲，当Ctrl In输入低电平，NMOS不导通，当输入高电日常平凡NMOS就会导通。
对PMOS来讲，当输入低电日常平凡，PMOS导通，当输入高电日常平凡PMOS则封闭。
二者的区分在于，NMOS的使能电压因此GND为参照的，PMOS则因此VDD为参照。
R1能够或许加也能够或许不加，首要是起到一个偏置感化。
对NMOS，当输入高电平到低电日常平凡，下拉R1到GND，栅极能够或许更快被拉低，牢固到GND，停止靠得住的封闭。
同理对PMOS，当输入低电平到高电日常平凡，上拉R1到VDD，栅极能够或许更快被拉高，随后牢固在VDD，最初封闭。
懂得了最根基的驱动电路，咱们能够或许来将这个电路进级一下。
MOS管的栅源极之间能够或许充任电容器，在MOS管处于稳态的环境下，当电容器充电时，电流流经在一起头会比拟多，随后愈来愈少，当电容器布满电后，就不电流流经了。

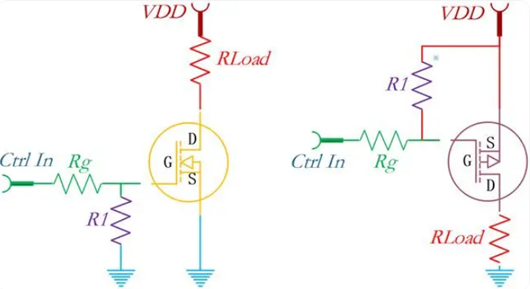

可是若是MOS管是处于主动翻开的环境下，电流给栅源极充电的这一小段时候内，栅极内会有大批的电流活动。为确保这个进程，就须要再加一个电阻了，这个电阻越高，MOS管的开启和封闭速率就越慢。反之则越快。

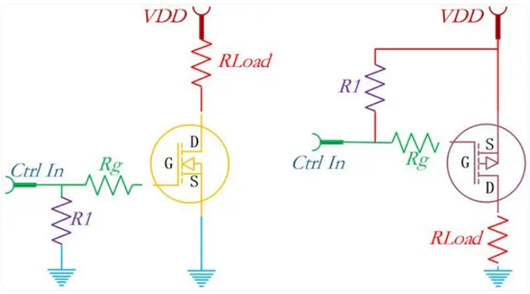

还有一种环境，栅极电阻放在下拉电阻的左侧，这便是一个分压器电路了。可是若是它们的值比拟附近，栅极电压就会低于Ctrl in电压，影响MOS管的开启，以是放在R1左侧最好。
