PWM驱动H桥任务道理

经由过程PWM旌旗灯号节制H桥电路中的开关状况，从而调度机电的转速和标的目标。PWM旌旗灯号经由过程微节制器输出，颠末驱动电路缩小后驱动H桥电路中的功率管，完成对机电的节制。

PWM（脉宽调制）节制在H桥驱动机电电路中，H桥电路由四个开关（凡是是MOS管或晶体管）构成，它们被分为两组，别离节制机电的正转和反转。当一组开关导通时，别的一组则断开，从而完成机电的正转或反转。

PWM旌旗灯号是一个由高电安然平静低电平构成的数字旌旗灯号，其高电平延续的时辰与全部周期的比例（即占空比）决议了输出电压的巨细。在H桥电路中，咱们将PWM旌旗灯号毗连到两个输出端（凡是是逻辑输出或微节制器的输出端）。这两个输出端节制H桥中开关的通断。经由过程调剂PWM旌旗灯号的占空比，咱们可以或许转变机电两头的平均电压，从而完成对机电转速的切确节制。

当PWM旌旗灯号为高电日常平凡，响应的开关组会导通，机电起头动弹。PWM旌旗灯号为高电平的时辰越长（即占空比越大），机电两头的平均电压就越高，机电转速就越快。反之，当PWM旌旗灯号为低电日常平凡，响应的开关组会断开，机电遏制动弹或加速。H桥电路因其形状酷似字母H而得名。它由四个开关构成H的四条垂直腿，机电则位于H的横杠地位。这四个开关凡是是两个MOSFET（金属氧化物半导体场效应晶体管）和两个二极管，或在某些设想中利用四个三极管。

经由过程节制这四个开关的开关状况，可以或许完成对机电电流的正反转和巨细的调度。当PWM旌旗灯号的占空比拟小时，开关器件会以较低频次任务，电流的变更较为迟缓；而当PWM旌旗灯号的占空比拟大时，开关器件以较高频次任务，电流的变更较为急剧。在H桥PWM驱动的电路中，电流的波形凡是显现出一种近似于方波的形状。当PWM旌旗灯号为高电日常平凡，电流会经由过程一个MOSFET和一个二极管流入机电；当PWM旌旗灯号为低电日常平凡，电流会经由过程别的一个MOSFET和别的一个二极管流出机电。

调度PWM旌旗灯号的占空比，可以或许切确地节制机电电流波形的巨细和标的目标，进而完成对机电转速和扭矩的切确节制。占空比拟小的时辰，电流波形的峰值较小，机电转速较慢；占空比拟大的时辰，电流波形的峰值较大，机电转速较快。H桥电路许可经由过程转变PWM旌旗灯号的频次来调度电流波形的变更速率，这使得电路在应答差别负载和任务情况时具备更高的矫捷性。

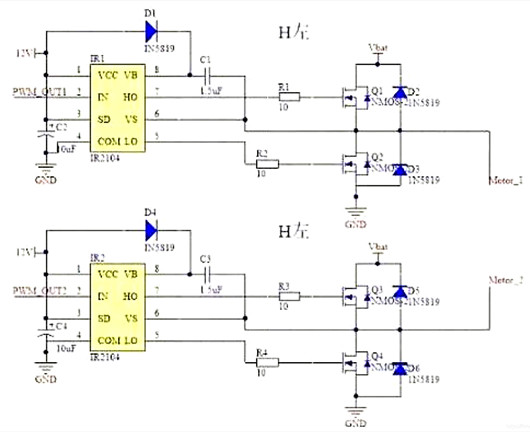

pwm驱动h桥电路道理图

单片性可以或许输出直流旌旗灯号，可是它的驱动能力也是无限的，以是单片机通俗做驱动旌旗灯号，驱动大的功率管如MOS管，来发生大电流从而驱动机电，且占空比巨细可以或许颠末驱动芯片节制加在机电上的平均电压达到转速调度的目标。

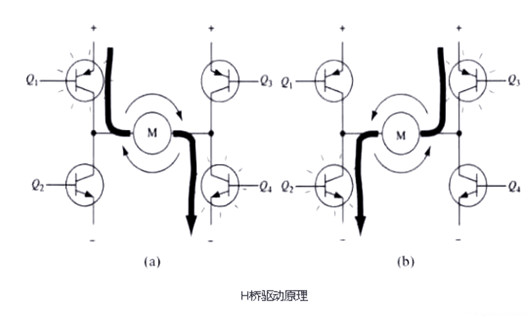

机电驱动首要接纳N沟道MOSFET构建H桥驱动电路，H 桥是一个典范的直流机电节制电路，因为它的电路形状酷似字母 H，故得名曰“H 桥”。4个开关构成H的4条垂直腿，而机电便是H中的横杠。要使机电运行，必需使对角线上的一对开关导通，颠末差别的电流标的目标来节制机电正反转，其连通电路如图所示。

理论驱动电路中凡是要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个MOS管构成的振荡，全桥电路是四个MOS管构成的振荡。此中，IR2104型半桥驱动芯片可以或许驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等服从。利用两片IR2104型半桥驱动芯片可以或许构成无缺的直流机电H桥式驱动电路，并且IR2104代价昂贵，服从完美，输出功率绝对HIP4082较低，此打算接纳较多。

别的，因为驱动电路可以或许会发生较大的回灌电流，为防止对单片机发生影响，最好用断绝芯片断绝，断绝芯片拔取有良多体例，如2801等，这些芯片常做节制总线驱动器，感化是前进驱动能力，知足必然前提后，输出与输出不异，可遏制数据单向传输，即单片机旌旗灯号可以或许到驱动芯片，反过去不行。
