pwm节制mos管调理电压电流阐发-KIA MOS管
信息来历：本站 日期：2024-10-17

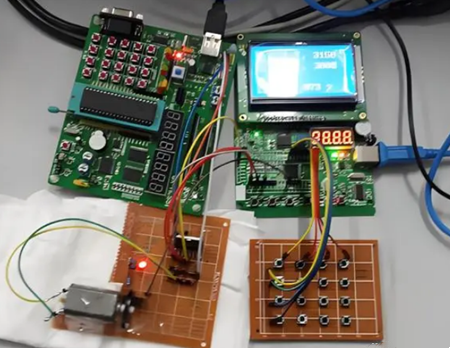

能够用单片机的PWM旌旗灯号节制mos管的守旧和关断，而后mos管后端接负载。
一个MOS管，PWM的占空比变更（比方从50到100%），MOS管输入电压（比方100V）会变更（在如许的景象下，比方在纯阻性负载上，其峰值电压仍是100V，均匀值为50V）。

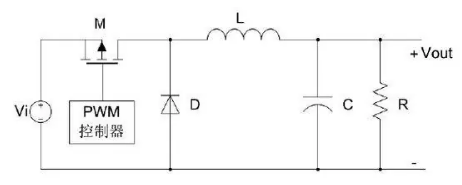

操纵单片机经由过程PWM节制MOS管是罕见电路节制体例。挑选合适的硬件，毗连电路并编写代码，经由过程调剂PWM占空比节制MOS管导通水平，从而节制电流或电压。
根基的设想步骤：
单片机：挑选一款具备PWM输入功效的单片机。
MOS管：按照操纵需要挑选N沟道或P沟道的MOS管。
电源和电阻：为单片机和MOS管供给恰当的电源，并斟酌操纵电阻来限定电流。
单片机PWM引脚毗连：将单片机的PWM输入引脚毗连到MOS管的栅极（G）。
MOS管源极和漏极毗连：按照电路需要，将MOS管的源极（S）和漏极（D）毗连到响应的电路元件上。
电源毗连：为MOS管供给恰当的电源，并毗连到其源极或漏极。
编写代码
初始化PWM：在单片机代码中，起首初始化PWM功效，并设置PWM的频次和分辩率。
节制PWM占空比：经由过程转变PWM的占空比（高电平时候占总周期时候的比例），能够节制MOS管的导通水平，从而节制电路的电流或电压。
MOS管经常使用于开关电路中。MOS管相称于一个开关，只需向栅极施加电压便能够完成主动开关，并且开关速率极快。
操纵MOS管与灯胆串连，在这里咱们晓得，高电平使MOS管源极和漏极导通，低电平会使其停止。
跟着开关频次的增添，赫兹不时的增添，灯胆闪灼的速率会愈来愈快，直至100赫兹今后，便不会再看到灯胆闪灼，犹如一个运动状况。
这里需注重的是，当开关频次不时增添，比方频次到达1000赫兹，这时候灯胆的亮度能够会有所降落。
这是由于当高电平与低电平延续（划一状况下）输入今后，均匀电压会到达一个均衡的状况，但若是将高电平的延续时候拉长，那末均匀电压就会增添。
比方，当二者的延续时候均为50%时，高电平为10V，低电平为0V，均匀电压则为5V；当高电平的延续时候为60%，低电平为40%，二者电压数值稳定，均匀电压则为6V：若是高电平延续时候为90%，那末均匀电压则为9V，以此类推。
这类体例普通叫PWM脉宽调制道理。
