单片机若何驱动MOS管？
经常利用的单片机普通分为5V单片机与3V单片机，单片机的IO口输入的高电平电压最高是能够或许靠近电源电压的，但会比电源电压小一些。因为三极管是电流驱动型的元件，以是不须要太高的驱动电压就能够或许饱和导通，而对MOS管来说，按照不同型号参数的，导通电压会有不同，单片机IO能够或许输入的电压，对大局部的MOS管来说是达不到其导通前提的。
以是在单片机驱动MOS的电路中，凡是会接纳三极管作为前级驱动，由电源电压驱动MOS管开启，有些开启电压较高的MOS管，还会进步驱动电压，而不利用单片机的5V供电，比方12V、15V等等。
以是单片机不能间接驱动MOS管的首要缘由是驱动能力的题目，单片机的IO输入的电压达不到MOS管的导通前提，或达不到饱和导通的前提。
单片机驱动MOS管的电路道理首要是经由过程三极管作为中间级，来进步驱动能力和确保MOS管普通任务。单片机I/O口的电压凡是较低，而MOS管须要较高的驱动电压能力达到饱和状况，是以间接驱动能够或许会致使MOS管不完整导通，内阻增大，从而发生过热题目。经由过程三极管作为中间级，能够或许有用进步驱动电压，确保MOS管普通任务。
单片机I/O口驱动MOS管的电路设想包含：
三极管驱动局部：单片机I/O口输入的低电平或高电平旌旗灯号经由过程限流电阻毗连到三极管的基极，三极管缩小电流后驱动MOS管的栅极，从而节制MOS管的开关。
MOS管局部：MOS管的栅极经由过程三极管缩小后的电流驱动，确保MOS管达到饱和状况，从而节制其源极和漏极之间的导通与封闭。
单片机驱动mos管电路首要按照MOS管要驱动甚么，继电器之类的小负载的话间接用51的引脚驱动就能够或许，要注重电感类负载要加掩护二极管和接收缓冲，最好用N沟道的MOS。
若是驱动的工具（功率）很大，最好要做电气断绝、过流超压掩护、温度掩护等，此时既要断绝传递节制旌旗灯号（比方PWM旌旗灯号），也要给驱动级（MOS管的鞭策电路）传递电能。

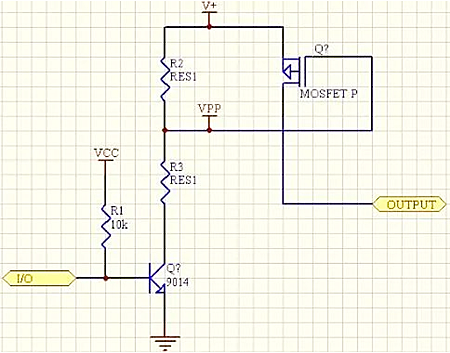

图：合适开关频次不高的场所，普通低于2KHz。
此中R1=10K，R2、R3巨细由V+决议，V+越高，R2、R3越大，以保障电阻及三极管功耗在许可规模，同时保障R2和R3的分压VPP=V+ 减10V，同时V+不能大于40V。

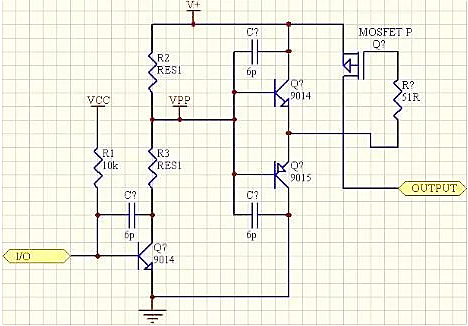

图：合适高频大功率场所，达到100KHz没题目，同时能够或许并联多个MOSFET-P管
R2、R3须要知足和图1一样的前提，实在便是图1加了级推挽，如许就能够或许保障MOSFET管高速开关，下面6P小电容是发射结结电容弥补电容，能够或许改良三极管高速开关特征。
别的：MOSFET的栅极电容较大，在利用的时辰应当把它当做一个容抗负载来看。
