lm386功放电路,lm386音频缩小电路图-KIA MOS管
信息来历：本站 日期：2024-10-14
LM386用于大大都音频电路，功耗较低。为使核心元件起码，电压增益内置为20。但在1脚和8脚之间增添一只外接电阻和电容，便可将电压增益调为肆意值，直至200。输出端以位置参考，同时输出端被主动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386出格合用于电池供电的场所。
电压增益200缩小电路图：

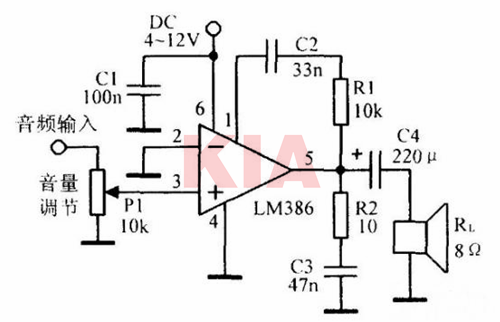

在85Hz具备6db增益的缩小电路。
电池供电电路图：
在电源线上加上去耦电容，对电池供电的设想来讲，0.05mF的电容应当就够了，而对其余的设想或电源线太长的话，100mF的电解电容再并联一个0.05~0.1mF的瓷片电容结果会更好。

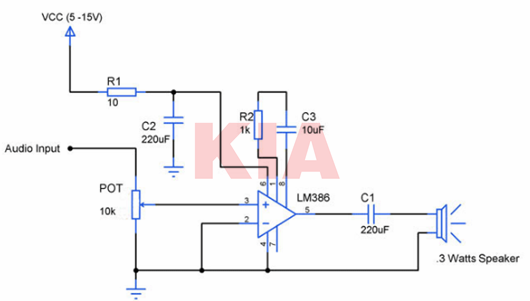

音频缩小器电路图：
由 Vcc 供电的 LM386 利用电阻器 R1 和电容器 C2。这是为了避免电路振荡。电阻R2和电容C3在电路中起侧重要感化，由于它转变了输出中取得的输出增益。增添一个10uF的单个电容器将有助于取得最大增益。与电阻R2一路利用将取得约50db的增益。C3 的正极度子应毗连到 IC LM1 的引脚 8，负极应毗连到引脚 386。
电容C1用于将输出耦合到扬声器，POT能够点窜输出旌旗灯号的增益。当输出旌旗灯号的电压电平极低时，利用 LM386 设置高增益。
