加强型mos管（E-mos管）
当栅极度子上不电压时，通道显现最大电导。当栅极度子两头的电压为正或负时，沟道电导率下降。

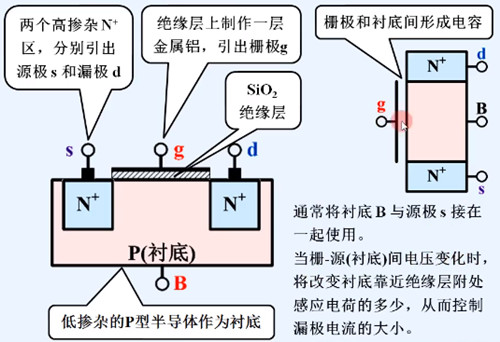

加强型MOS管布局
①以低搀杂的P型硅片为衬底。
②操纵分散工艺建造成两个高搀杂的N+区，并引出两个电极，别离为源极s和漏极d。
③在半导体上建造一层SiO2绝缘层，在SiO2上建造一层金属铝，引出电极，作为栅极g。④凡是将栅极与衬底毗连在一路，如许衬底与栅极之间就构成电容，当栅极与源极之间电压变更时，将转变衬底接近绝缘层出的感到电荷的几多，从而节制漏极电流巨细。

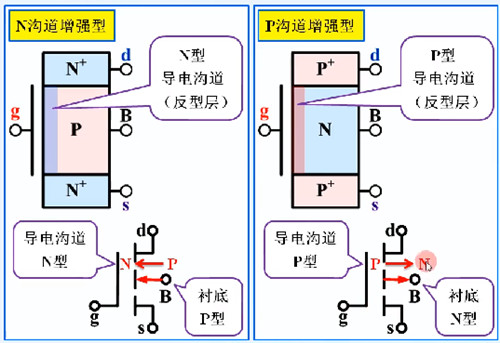

两种加强型MOS管

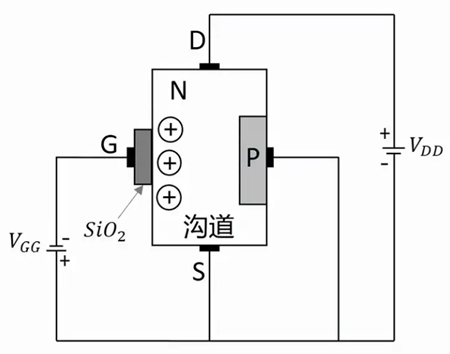

mos管在加强形式下任务道理图
当栅极和源极之间不施加电压时，因为漏极和源极之间的电压，一些电流会活动。让一些正电压施加在VGG上。而后大都载流子即空穴被排挤而大都载流子即电子被吸收向SiO 2层。
在VGG处具备必然量的正电位时，必然量的漏极电流ID流过源极到漏极。当该正电位进一步增添时，电流ID因为来自源极的电子活动而增添，并且因为施加在VGG的电压而进一步鞭策这些电流。是以，施加的VGG越正，漏极电流ID的值就越大。因为电子流的增添比耗尽形式更好，电流获得加强。是以，这类形式被称为加强形式mos管。
加强型mos管的开启电压
加强型MOS管的开启电压是大于零。
加强型MOS管的任务道理基于栅源电压（VGS）的节制。当栅源之间不加电压时，漏源之间的PN结是反向的，是以不存在导电沟道，即便漏源之间加了电压，也不会有电流经由过程。当栅源之间加正向电压到必然值时，漏源之间会构成导电通道，这个使导电沟道方才构成的栅源电压便是开启电压VGS。
当VGS大于开启电压时，MOS督任务在导通区，漏源电流iDS增添，输入电压UDS减小。若是rDS远小于RD，输入电压UDS能够类似为0V，MOS管处于“接通”状况。
