双电源互补对称功率缩小器(OCL电路)

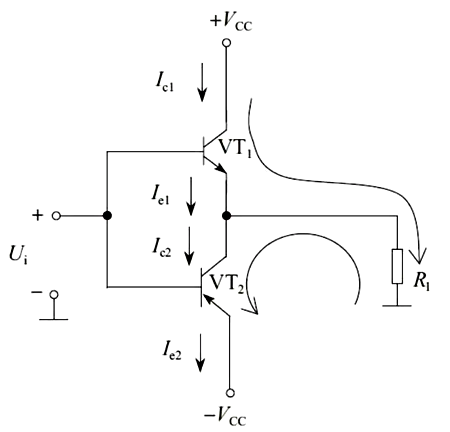

OCL电路的电路布局如图所示：
该电路首要由VT1（NPN型）和VT2（PNP型）和负载组成。它由两组正负相称的电源供电。旌旗灯号是Ui，从两管的基极输出，负载是Rl。VT1又称上功率输出管，而VT2又称下功率输出管。
任务道理：当旌旗灯号电压是正半周的时辰，VT1正向导通，VT2停止，+VCC经由过程VT1的c-e结，流过负载，从而在负载上取得缩小后的正半周旌旗灯号；当旌旗灯号电压是负半周的时辰，VT1停止，VT2正向导通，-VCC经负载与VT2的e-c结到负电源，从而在负载上取得缩小的负半周旌旗灯号。正负半周旌旗灯号在负载上合玉成波。该电路之以是称为互补对称电路，是由于两管瓜代任务，彼此补充。
双电源供电BTL音频功放电路

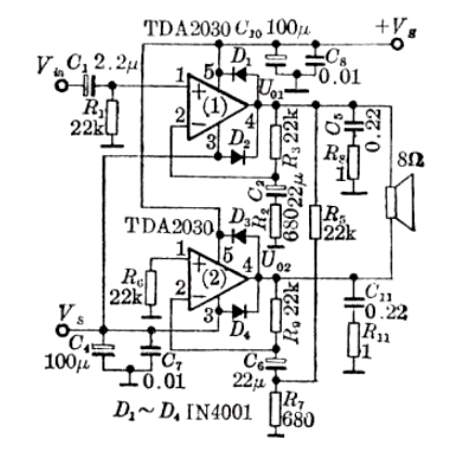

双电源供电 BTL 音频功率缩小器任务道理：用两块TDA2030组成如图所示的BTL功放电路，TDA 2030(1)为同相缩小器,输出旌旗灯号Vin经由过程交换耦合电容 CI 馈入同相输出端①脚，交换闭环增益为 Kvc①=1+R3/R2≈R3/R2≈30dB。R3同时又使电路组成直流全闭环组态，确保电路直流任务点不变。
