开关电源电路

开关电源的根基任务道理是经由过程开关管的开关举措，将输入电压切换为高频脉冲旌旗灯号。这个高频脉冲旌旗灯号颠末变压器或电感器的变更和滤波电路的处置，终究获得不变的直流输入电压。开关电源的输入电压能够按照须要遏制调剂和不变，以知足差别装备的电源须要。

开关电源的首要电路是由输入电磁搅扰滤波器（EMI）、整流滤波电路、功率变更电路、PWM节制器电路、输入整流滤波电路构成。帮助电路有输入过欠压掩护电路、输入过欠压掩护电路、输入过流掩护电路、输入短路掩护电路等。

开关电源能够按照差别的分类规范遏制分类，以下是几种罕见的分类体例：

1.按输入电源范例分类分为：

AC-DC开关电源：将交换电转换为直流电。

DC-DC开关电源：将直流电转换为另外一种直流电压。

2.按任务体例分类：

单端开关电源：只要一个开关管，合用于低功率利用。

双端开关电源：有两个开关管，合用于高功率利用。

3.按拓扑布局分类：

按照拓扑大抵可分为 Buck （降压）、Boost（升压）、Buck-Boost（降压-升压）、Flyback（反激）、Forward（正激）、Two-Transistor Forward（双晶体管正激）、Push-Pull(推挽)、Half Bridge(半桥)、Full Bridge (全桥)等，这些分类体例只是此中的一局部，开关电源还能够按照其余特定的请求和利用遏制更详细的分类。

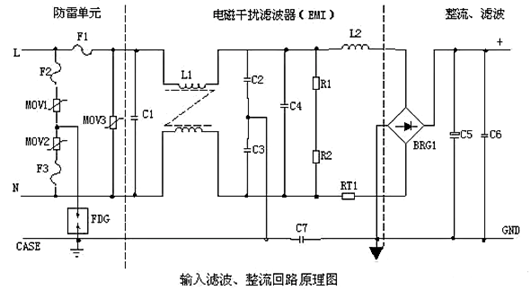

输入电路道理图

开关电源,功效电路

①防雷电路：当有雷击，发生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 构成的电路遏制掩护。当加在压敏电阻两头的电压跨越其任务电压时，其阻值下降，使高压能量耗损在压敏电阻上，若电流过大，F1、F2、F3 会销毁掩护后级电路。

②输入滤波电路：C1、L1、C2、C3构成的双π型滤波收集首要是对输入电源的电磁噪声及杂波旌旗灯号遏制按捺，避免对电源搅扰，同时也避免电源自身发生的高频杂波对电网搅扰。当电源开启刹时，要对 C5充电，因为刹时电流大，加RT1（热敏电阻）就能够有用的避免浪涌电流。因刹时能量全耗损在RT1电阻上，必然时候后温度下降后RT1阻值减小（RT1是负温系数元件），这时候它耗损的能量很是小，后级电路可普通任务。

③整流滤波电路：交换电压经BRG1整流后，经C5滤波后获得较为纯洁的直流电压。若C5容量变小，输入的交换纹波将增大。

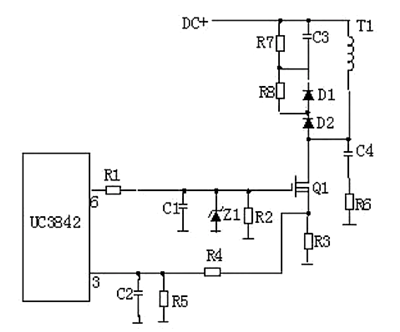

功率变更电路道理图

开关电源,功效电路

R4、C3、R5、R6、C4、D1、D2构成缓冲器，和开关MOS管并接，使开关管电压应力削减，EMI削减，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易发生尖峰电压和尖峰电流，这些元件组合一路，能很好地接收尖峰电压和电流。从R3测得的电流峰值旌旗灯号到场以后任务周波的占空比节制，是以是以后任务周波的电流限定。

当R5上的电压到达1V时，UC3842遏制任务，开关管Q1当即关断。R1和Q1中的结电容CGS、CGD一路构成RC收集，电容的充放电间接影响着开关管的开关速率。R1太小，易引发振荡，电磁搅扰也会很大；R1过大，会下降开关管的开关速率。Z1凡是将MOS管的GS电压限定在18V以下，从而掩护了MOS管。

Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时候越长，变压器所贮存的能量也就越多；当Q1停止时，变压器经由过程D1、D2、R5、R4、C3开释能量，同时也到达了磁场复位的目标，为变压器的下一次存储、通报能量做好了筹办。IC按照输入电压和电流时辰调剂着⑥脚锯形波占空比的巨细，从而不变了零件的输入电流和电压。C4和R6为尖峰电压接收回路。

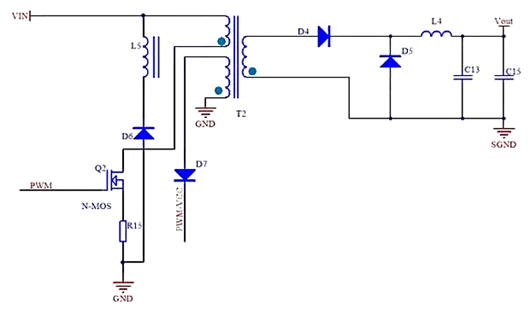

正激式开关电源

正激式开关电源中布局比拟庞杂，但输入功率很高，合用于100W－300W的开关电源，普通用在高压，大电流的开关电源，利用比拟普遍。

开关电源,功效电路

如图所示，对正激式开关电源详细是指当开关管接通时，输入变压器充任介质间接耦合磁场能量，电能与磁能彼此转化，使输入输入同时遏制。在平常利用中也存在缺乏：如须要增添反电动势绕组（避免变压器低级线圈发生的反电动势把开关管击穿），次级多加1个电感遏制储能滤波，是以比拟反激式开关电源而言其本钱较高，并且正激式开关电源变压器的体积要比反激式开关电源变压器的体积大。

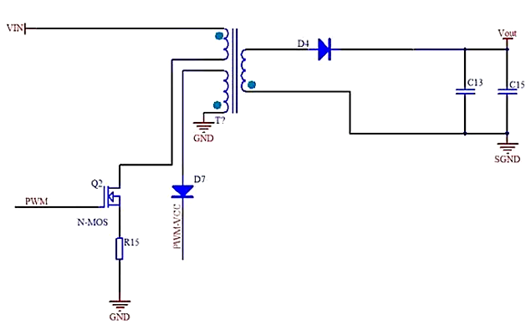

反激式开关电源

开关电源,功效电路
