推挽输入电路经由过程一对参数不异的功率三极管或MOSFET管完成。当节制旌旗灯号为高电日常平凡，上面的管子导通，电流从电源流向负载；当节制旌旗灯号为低电日常平凡，上面的管子导通，电流从负载流向地。这类一推一拉的任务体例使得推挽输入能够或许或许自力发生凹凸电平，合用于大功率输入。
推挽输入电路
推挽（push-pull）输入是由两个MOS或三极管构成，两个管子一直坚持一个导通，另外一个遏制的状况。

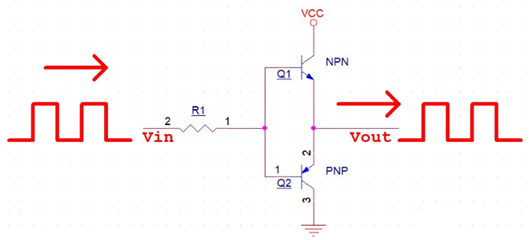

图1 推挽电路表示图
当输入高电日常平凡，叫做推；
上管Q1导通，下管Q2封闭；
电流走向VCC→Q1→Vout。

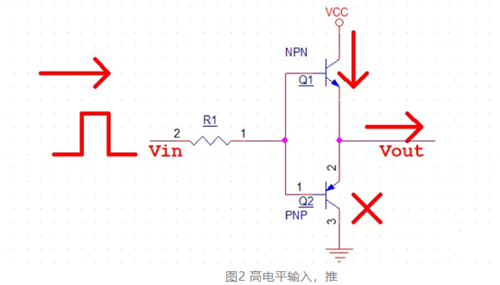

图2 高电平输入，推
当输入低电日常平凡，叫做挽；
上管Q1封闭，下管Q2导通；
电流走向Vout→Q2→GND。

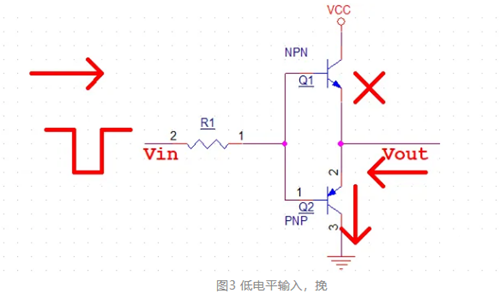

图3 低电平输入，挽
推挽电路的特色
推挽电路最大的特色便是能够或许或许加强输入旌旗灯号的驱动才能。
推挽输入由于其间接输入凹凸电平的才能，很是合合用于须要肯定性电平输入的场所。
点亮LED灯：推挽输入形式能够或许用于间接节制LED灯的亮灭，由于它能够或许或许供给充足的电流来驱动LED。
驱动继电器：推挽形式能够或许输入充足的电压和电流来驱动继电器，从而节制较大功率的装备。
节制小型机电：对小型直流机电，能够或许利用推挽形式来节制机电的启动和遏制。
数字芯片节制：推挽形式能够或许间接节制一些数字芯片，比方ADC、DAC、触发器、锁存器、三极管节制引脚等。
通用数字输入：推挽形式合用于通用的数字输入场景，由于它能够或许输入肯定的凹凸电平而不须要内部电路的帮助。
