直流机电节制道理

直流机电节制将直流电源的电能转换为机械能的机电装配。它经由过程节制电流标的目的和巨细，来转变机电的转速和转矩。

直流机电节制的根基道理能够归结为电流节制和转矩节制。在电流节制方面，接纳调理机电输入电流的体例来完成转速和转矩的节制。

此中，调理输入电流的巨细能够经由过程转变电源电压、电阻、或接纳PWM(脉宽调制）手艺停止节制。

而在转矩节制方面，经由过程转变机电的电势(反电势)来节制机电的转矩输入。直流机电的转速和转矩与输入电流之间存在必然的数学干系。

凡是环境下，直流机电的转速与输入电压成反比，转矩与输入电流成反比。是以，在节制直流机电的转速和转矩时，能够经由过程调理输入电压和电流的巨细来完成。

直流机电节制器电路道理图

直流机电节制器的根基功效：速率节制、标的目的节制、电流限定、欠压掩护、机电运转状况检测等。

节制电路凡是由一个电子节制器、一个电源和一个机电构成，电子节制器凡是接纳微节制器、单片机、逻辑门电路等节制元件，按照输入旌旗灯号，经由过程PWM（脉宽调制）节制电压巨细、频次、占空比等参数的变更，从而调理机电的运转状况。

直流机电节制器能够分为无刷机电和有刷机电节制器，此中，有刷机电节制器经由过程转变机电和电源之间的电流和电压来节制机电的转速、标的目的和启停。而无刷机电节制器则能够完成加倍邃密的节制。

直流机电节制器普遍利用于各类机械和装备中，在机床、印刷、风机、紧缩机、保送机等范畴都有着主要的利用。同时，跟着手艺的不时前进，直流机电节制器在电动汽车、太阳能微风能转换等范畴也获得了普遍利用。

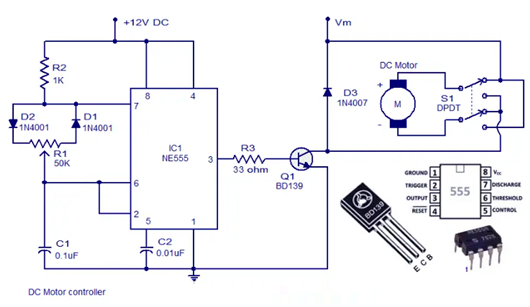

接纳NE555的直流机电节制器电路图

这里显现了利用 NE555 的简略直流机电节制器电路。这里已宣布了很多直流机电速率节制路，但这是第一个利用 NE555 按时器 IC 的电路。除节制机电速率以外，还能够利用该电路转变其扭转标的目的。

该电路的焦点是基于按时器NE555的PWM电路。 NE555 作为一个非稳态多谐振荡器接线，其占空比能够经由过程转变 POT R1 来调剂。 IC1 的输入耦合至晶体管 Q1 的基极，晶体管 Q1 按照其基极供给的 PWM 旌旗灯号驱动机电。占空比越高，机电的均匀电压就会越高，从而致使机电速率越高，反之亦然。直流机电标的目的的转变是经由过程利用 DPDT 开关 S1 来完成的，该开关在利用中仅切换利用于机电的极性。

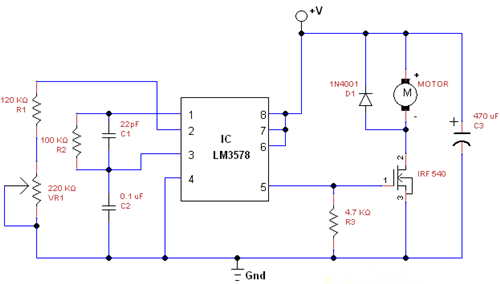

利用LM3578的直流机电速率节制器电路图

直流机电速率节制电路接纳IC LM3578开关稳压器设想，该IC可用于DC到DC电压转换，比方降压、升压和逆变利用。

LM3578A可轻松顺应各类直流到直流电压转换设置，包含降压、升压和反相配置。值得注重的是其怪异的比拟器输入级，具备用于反相和非反相输入的零丁引脚，和每一个输入的内部 1.0V 参考电压。

这一特征简化了电路设想和 PCB 规划。输入撑持高达 750 mA 的电流，具有集电极和发射极输入引脚，加强了设想矫捷性。内部电流限定端子可顺应接地或 Vin 端子，详细取决于利用。

另外，LM3578A 还集成了一个板载振荡器，有助于轻松调剂开关频次（从 <1 Hz 到 100 KHz）与单个内部电容器。该 IC 接纳 PDIP/SOIC 封装，任务电压规模为 2V 至 40V。

直流机电与直流电源和输入驱动器 IRF 540 MOSFET 毗连，二极管 D1 供给反电动势掩护，MOSFET 栅极度子由 LM 3578 引脚 5 的输入旌旗灯号驱动，引脚 8、7 和引脚 6 短接LM3578 的 1、3 脚与地电源毗连在一路，C1、C2、R2 元件毗连在引脚 1、3 和地之间，LM3578 的引脚 2 与 R1 和可变电阻 VR1 毗连，经由过程转变 VR1 能够转变直流机电的转速。
