开关电源是一种高频电能转换装配，首要操纵开关器件（MOSFET/晶体管），经由过程周期性节制开关器件的开关，完成对输出电压的脉冲调制，完成电压变更、主动稳压功效。
DCDC转换器是输出、输出电压范例均为直流的一种开关电源；是一种在直流电路中将一个电压值的电能转换成另外一个电压值的电能转换装配。
举例：DCDC转换器能够将一个5.0V直流电压转换成1.5V/12.0V直流电压。
DCDC转换器范例分为：Buck降压型、Boost升压型、Buck-boost降压升压型。

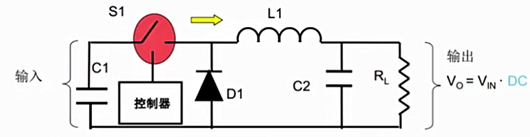

（1）BUCK降压
状况一：当S1闭合时，输出的能量从电容 C1，经由过程 S1—＞电感器 L1—＞电容器 C2—＞负载 RL供电，此时电感器 L1 同时也在贮存能量，能够取得加在 L1上的电压为： Vin-Vo=L*di/dton。
状况二：当 S2 关断时，能量不再是从输出端取得，而是经由过程续流回路，从电感器 L1 存储的能量—＞电容 C2—＞负载 RL—＞二极管 D1，此时可得款式： L*di/dtoof= Vo，最初咱们能够得出 Vo/Vin=D，而 Vo 永久是小于 Vin 的，由于占空比 D≤1。
各个件的感化：
输出电容器(C1) 用于使输出电压安稳；
输出电容器(C2) 担任使输出电压安稳；
二极管(D1) 在开关开路时为电感器供给一条电流通路；
电感器(L1) 用于存储行将传递至负载的能量；
（2）BOOST升压

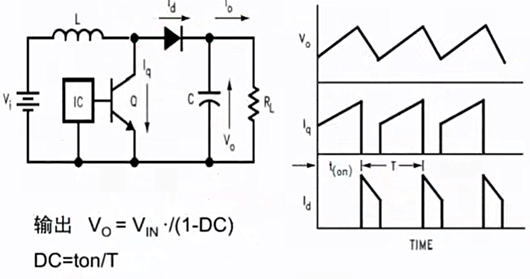

下图是升压转换器(Boost)的拓扑布局，电感 L是一个储能元件，当开关管导通的时辰，输出的电压对电感充电，构成的回路是：输出 Vi—＞电感L—＞开关管 Q；当开关管关断时，输出的能量和电感能量一路向输出供给能量，构成的回路是：输出 Vi—＞电感L—＞二极管 D—＞电容 C—＞负载 RL，是以这时辰辰输出的电压必定就比输出的电压高，从而完成升压。

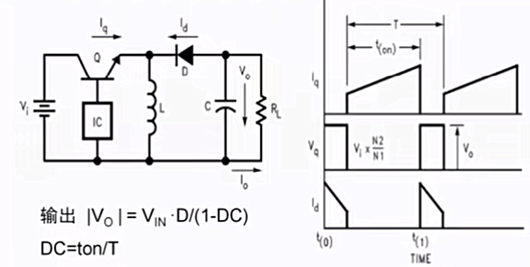

（3）BUCK-BOOST极性反转起落压型
状况一： 开关管守旧，二极管 D 反向停止，电感器储能，电流回路为： 输出 Vin —＞开关管 Q—＞电感器 L;
状况二： 开关管关断，二极管 D 正向导通续流，电流回路为：电感器 —＞电容 C—＞负载 RL—＞二极管 D；
按照公式 Vo=VinxD/(1-D) 中晓得，当D=0.5时，Vo=Vin：当D＜0.5时，Vo＜Vin（降压）;当D＞0.5时，Vo＞Vin（升压）。这类拓扑布局咱们很轻易取得了负向的电压，当某些场所不想用断绝变压器拉抽头的体例的时辰咱们能够用这类体例来完成负电压。
