贴片电阻罕见封装用两种尺寸代码来表现。一种尺寸代码是由4位数字表现的EIA代码，前两位与后两位别离表现电阻的长与宽，以英寸为单元。经常使用的0603封装便是指英制代码。另外一种是米制代码，也由4位数字表现，其单元为毫米。
贴片电阻之间或和别的器件之间的的最小间隙0.065-0.4毫米。
贴片电阻到PCB或基板边缘的最小尺寸为0.1-0.3毫米。

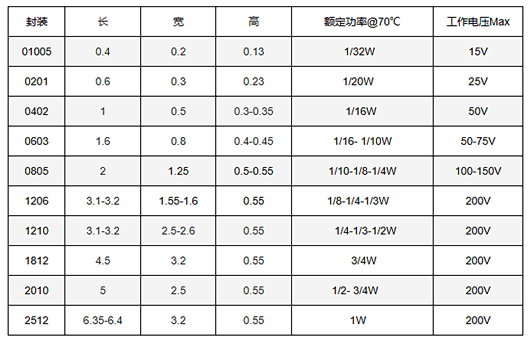

经常使用贴片电阻的封装尺寸、额外功率、任务电压：
整机规格：
（a)、整机规格即整机的外形尺寸，SMT成长至今，业界为便利功课，已构成了一个规范整机系列，各家整机供货商皆是按这一规范制作。
规范整机之尺寸规格有英制与公制两种表现体例，
英制表现法1206080506030402；
公制表现法3216212516081005。
寄义
L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm)
L:0.6inch(1.6mm)W:0.3inch(0.8mm)
L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：
a、L（Length）：长度；
W（Width）：宽度；
inch:英寸
b、linch=25.4mm
（b）、在（1)中未说起整机的厚度，在这一点上因整机差别而有所差别，在出产时应以现实量测为准。
（c）、以上所讲的首要是针对电子产物顶用量最大的电阻（排阻）和电容（排容），别的如电感、二极管、晶体管等等因用量较小，且外形也多种多样。
（d)、SMT成长至今，跟着电子产物集成度的不时进步，规范整机慢慢向微型化成长，此刻最小的规范整机已到了0201。
0402及以下封装的电阻，由于体积太小，无丝印。

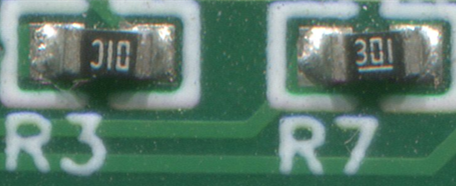

0603封装的贴片电阻封装
301代表300欧姆，横线代表下。
01C是由于0603封装较小，没法丝印4位代码，是以接纳代号表现的体例。
三位数(E-24系列)：前两位表现有用数字，第三位表现有用数字后0的个数。
如102的10为有用数字，2表现10前面有2个0，组合起来为1000，单元是欧姆，是以102便是1000欧姆
四位数(E-96系列)：前三位表现有用数字，第四位表现有用数字后0的个数。
如1001的100为有用数字，第4位的1表现100前面有1个0，组合起来一样为1000，单元是欧姆，是以1001也是1000欧姆
小数点用R表现。
咱们会看到R100，这个代表100毫欧姆或0.1欧姆。
贴片电阻的耐压
普通24V或以下高压电路中不须要斟酌耐压，首要斟酌功率知足便可，跨越124V，或在对市电采样等电路中，电阻耐压不够的情况下，能够斟酌将多个电阻串连，市电整流后为310V，是以耐压100V的电阻，最少须要3只串连，耐压200V的最少须要2只串连。
或挑选高耐压电阻，但普通情况下，高耐压电阻价钱较贵，大多设想，接纳串连电阻进步耐压的情势比拟多。
贴片电阻的功率
旌旗灯号电路或高压电路的毫安级电路设想中，不须要斟酌电阻功率，首要是采样电路和电源电路中的电阻，须要寄望功率，按欧姆定律计较便可，电阻上的电压和电流的乘积，或电压的平方除以电阻的阻值，都是能够的。

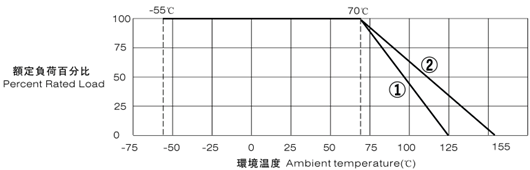

经由过程下表能够看到，跨越70度后，贴片电阻能蒙受的功率缓慢降落，在密闭和低温情况下，须要紧密亲密存眷电阻的功率。
电阻的精度品级
电阻的偏差有多种，精度代号以下，此刻设想中普通都按1%电阻，5%的根基裁减了，接纳电路中须要斟酌1%以上精度的电阻，同时要斟酌电阻的温漂。
B±0.1%
C±0.25%
D±0.5%
F±1%
G±2%
J±5%
K±10%
