LVDS（Low Voltage Differential Signaling），低电压差分旌旗灯号，是一种低摆幅的差分旌旗灯号手艺，它使得旌旗灯号能在差分PCB线对或均衡电缆上以几百Mbps的速率传输，其高压幅和低电流驱动输出实现了低噪声和低功耗。
LVDS传输撑持速率普通在155Mbps（约莫为77MHZ）以上。
IEEE在两个规范中对LVDS旌旗灯号停止了界说。ANSI/TIA/EIA-644中，保举最大速率为655Mbps，实际极限速率为1.923Mbps。
LVDS旌旗灯号传输构成

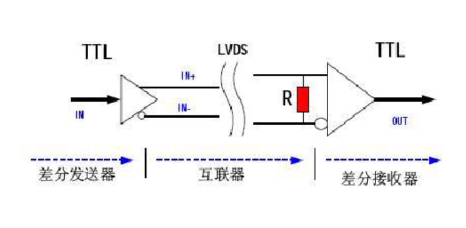

LVDS旌旗灯号传输普通由三局部构成：差分旌旗灯号发送器，差分旌旗灯号互联器，差分旌旗灯号领受器。
差分旌旗灯号发送器：将非均衡传输的TTL旌旗灯号转换成均衡传输的LVDS旌旗灯号。凡是由一个IC来实现；
差分旌旗灯号领受器：将均衡传输的LVDS旌旗灯号转换成非均衡传输的TTL旌旗灯号。凡是由一个IC来实现；
差分旌旗灯号互联器：包含连接线（电缆或PCB走线)，终端婚配电阻。根据IEEE划定，电阻为100欧。咱们凡是挑选为100，120欧。
LVDS旌旗灯号电平特征

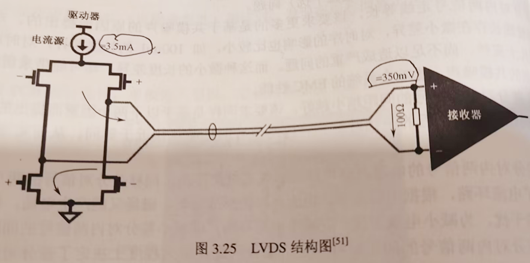

LVDS物理接口利用1.2V偏置电压作为基准，供给约莫400mV摆幅。LVDS驱动器由一个驱动差分线对的电流源构成（凡是电流为3.5mA），LVDS领受用具有很高的输出阻抗，是以驱动器输出的电流大局部都流过100Q的婚配电阻，并在领受器的输出端发生约莫350mV的电压。电流源为恒流特征终端电阻在100120欧姆之间，则电压摆动幅度为：3.5mA*100=350mV;3.5mA*120=420mV。
LVDS电平规范的电气特征：
高速传输才能：最高可达2Gbps。
低电压和低功耗：接纳恒流源形式，功耗几近不随频次变更。
低噪声辐射：差分传输体例削减电磁辐射。
抗搅扰才能强：差分传输体例对共模噪声有较强的抵当才能。
低摆幅：旌旗灯号摆幅凡是在250mV到450mV之间。
lvds旌旗灯号
最高速率为3.125Gbps，普通利用于点到点的场所。
举例:用于并行高速总线SPI4.2的I/O接口电平。
1、驱动器驱动电流为3.5mA。
2、终端经由过程在差分线两头接1000电阻构成350mV的电压摆幅。
3、正向活动，发生逻辑电平1。反向活动，发生逻辑电平0。
4、摆幅小，功耗低，功耗为3.5mA*350mV=1.2mW。不跟着频次降低而增大功耗。
5、高速逻辑电平中，LVDS是功耗最低的。
