分压电路和限流电路

分压电路和限流电路是两种首要的电路设置装备摆设，在电子装备和电路设想中有着普遍的操纵。限流掩护电路元件，避免过载破坏，而分压则能够或许将电压按须要停止调理，供应适合的电压供应。

限流是一种掩护电路的体例，经由过程限定电流的巨细，避免电路中的元器件过载或破坏。限流电路按照须要对电流停止节制，能够接纳电阻、可变电阻或其余电路元件来完成。当电路中的电流跨越设定的限定值时，限流电路会主动下降电流，掩护电路元件。

分压电路则是将输入电压分红两个或多个较低的输入电压。分压道理凡是操纵电阻串连或栅压分压等体例来完成。经由过程挑选适合的电阻比例，分压电路能够将输入电压按必然比例分派到输入端，以知足特定的电路须要。分压电路经常操纵于下降电压、调理电压等操纵场所。

分压电路和限流电路道理

分压电路

分压电路是指将一个电压源毗连到两个或多个电阻上，以便在每一个电阻上取得一个分压的电路。分压电路的根基道理是按照欧姆定律(U=RI)，即电压即是电流乘以电阻。在分压电路中，流过一切电阻的电流不异，是以每一个电阻上的电压与电阻值成反比。

分压电路的经常操纵公式为：

Vout=VinR2/(R1+R2)

此中：

Vout是输入电压

Vin是输入电压

R1和R2是电阻值

分压电路的罕见操纵包含：

电压调理：分压电路能够用来调理电压的巨细，比方在仪表电路中操纵分压电路来调剂仪表的唆使规模。

旌旗灯号分压：分压电路能够用来分压旌旗灯号，比方在音频电路中操纵分压电路来调理旌旗灯号的幅度。

电源供电：分压电路能够用来供应多个差别电压的电源，比方在电子装备中操纵分压电路为差别的电路模块供电。

限流电路

限流电路是指用来限定电路中电流巨细的电路。限流电路的根基道理是操纵电阻的障碍感化来限定电流的活动。在限流电路中，限流电阻与负载串连毗连，限流电阻的阻值会限定流过电路的电流。

限流电路的经常操纵公式为：

Ilimit=Vin/Rlimit

此中：

Ilimit是限流电流

Vin是输入电压

Rlimit是限流电阻值

限流电路的罕见操纵包含：

掩护电路：限流电路能够用来掩护电路免受过电流的破坏，比方在电子装备中操纵限流电路来掩护电路中的元件。

电流节制：限流电路能够用来节制电流的巨细，比方在机电节制电路中操纵限流电路来节制机电的转速。

LED驱动：限流电路能够用来为LED供应恒定电流，确保LED灯亮度不变。

分压电路与限流电路的区分

使命道理：分压电路是操纵电阻分压来取得差别电压，而限流电路是操纵电阻障碍电流来限定电流巨细。

操纵：分压电路首要用于电压调理、旌旗灯号分压和电源供电，而限流电路首要用于掩护电路、电流节制和LED驱动。

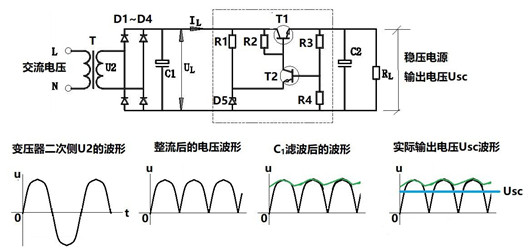

上图是稳压电源电路。最右边的电阻R3和R4，它们的使命便是对输入电压停止分压，使得晶体管T2的基极取得输入电压的误差旌旗灯号。中间的电阻R1，它便是稳压二极管D5的限流电阻。R1的取值是把1.2倍U2的电压减去稳压二极管的不变电压，再除以稳压二极管的最小不变电流。在现实使命时，R1上的电流流入稳压二极管D5，而晶体管T2发射极电流亦流入稳压二极管，此时稳压二极管的电流不得跨越其最大不变电流。可见，分压与限流完整差别。分压是为了取得一个适合的电压，而限流则是限定电流不跨越某个肯定值。
