二极管整流道理,二极管整流电路图-KIA MOS管
信息来历：本站 日期：2024-09-14
二极管整流道理是指操纵二极管的单向导电性子，将交换电旌旗灯号转化为直流电旌旗灯号的一种电路。二极管整流电路普通分为半波整流和全波整流两种。
半波整流电路只操纵了交换旌旗灯号的正半周或负半周，经由过程一个二极管将其转化为单向的直流旌旗灯号。当输入旌旗灯号的正半周时，二极管正向导通；当输入旌旗灯号的负半周时，二极管反向停止。经由过程这类体例，只需正半周的旌旗灯号被保留，而负半周的旌旗灯号被过滤掉，从而完成了半波整流。
全波整流电路则操纵了交换旌旗灯号的全数波形，经由过程两个二极管瓜代导通将其转化为单向的直流旌旗灯号。当输入旌旗灯号的正半周时，D1二极管正向导通；而当输入旌旗灯号的负半周时，D2二极管反向导通。经由过程这类体例，不管是正半周仍是负半周，都能够或许被保留上去，从而完成了全波整流。
二极管整流电路的根基元件有电源变压器、二极管整流元件、滤波元件及取用直流电能的负载。
整流电路各元件的感化
1）电源变压器电源变压器即整流变压器，用来把电源电压(380/220V或更高的电压)变更到合适整流电路输入电压所须要的巨细。
2）二极管整流元件操纵其单向导电性，把交变电流变更成双方向的电流。
3）滤波元件经二极管整流元件变更成的双方向电流或电压，是一种单向脉动电流或脉动电压。这类脉动电流中除直流份量之外，还含有交换份量。滤波元件的感化便是去掉脉动电流中的交换份量。
半波整流电路

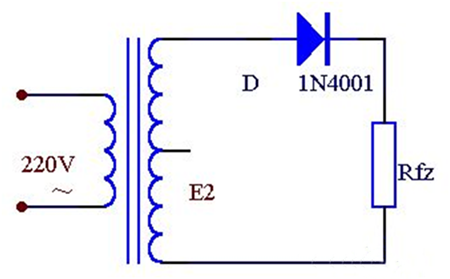

如图是一种最简略的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。变压器把市电电压（多为220伏）变更为所须要的交变电压e2 ，D 再把交换电变更为脉动直流电。
全波整流电路

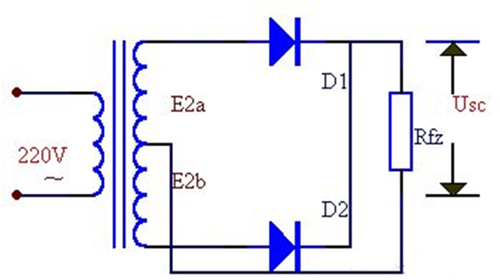

若是把整流电路的布局作一些调剂，能够获得一种能充实操纵电能的全波整流电路。下图是全波整流电路的电道理图。
全波整流电路，能够看做是由两个半波整流电路组分解的。变压器次级线圈中间须要引出一个抽头，把次组线圈分红两个对称的绕组，从而引出巨细相称但极性相反的两个电压e2a 、e2b ，组成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。
桥式整流电路

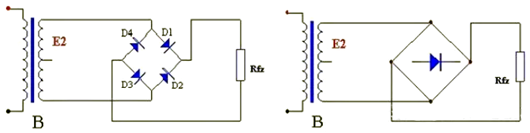

图（a ）为桥式整流电路图，（b）图为其简化画法
桥式整流电路是利用最多的一种整流电路。这类电路，只需增添两只二极管口毗连成"桥"式布局，便具备全波整流电路的长处，而同时在必然水平上降服了它的错误谬误。
