带通滤波器是一种许可特定频次规模内的旌旗灯号份量经由过程，而将其余频次的旌旗灯号份量衰减到极低程度的滤波器。这类滤波器在旌旗灯号处置、通讯体系等范畴具备主要感化，用于提取特定频次的旌旗灯号成份。
带通滤波器的任务道理连系了低通滤波器和高通滤波器的特色。它凡是由低通滤波器和高通滤波器组合而成，或经由过程其余体例完成特定频次规模的滤波结果。当旌旗灯号经由过程带通滤波器时，只需位于滤波器通带内的旌旗灯号份量能够或许较好地经由过程；而通带外的旌旗灯号分量则会被减弱或按捺。
带通滤波器有多品种型，包含RLC振荡回路、LC谐振电路等。这些滤波器在设想上有所差别，但都具备带通滤波的特征。RLC振荡回路是一种摹拟带通滤波器，经由过程电阻、电感和电容的组合完成特定频次规模的滤波结果；而LC谐振电路则操纵电感和电容的谐振特征完成带通滤波。

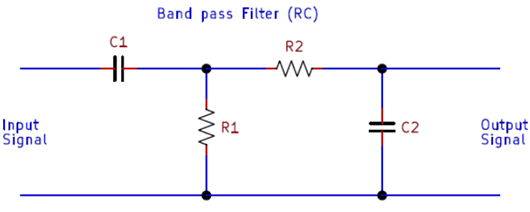

带通滤波器 (RC)
这类无源带通滤波器设想用于许可特定频次旌旗灯号并禁止残剩旌旗灯号。
经由过程毗连高通滤波器和低通滤波器能够构成带通滤波器，这里咱们须要细心计较较低停止频次和较高停止频次。
这里FLC代表较低停止频次计较，FHC代表较高停止频次计较。以上三种无源滤波器是利用电阻和电容元件来设想的，咱们也能够利用电阻和电感元件来设想一样的滤波器。

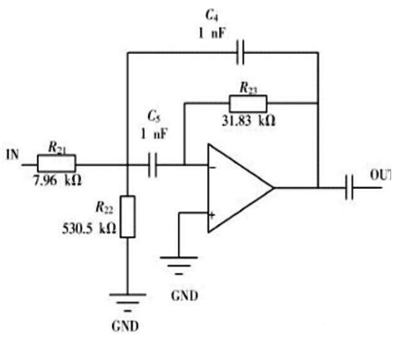

电路道理图如图所示。而后可在Proteus中搭建电路停止仿真阐发，后面已提到，FilterPro天生的滤波器中的运放利用的抱负运放模子，以是仿真时须要先用抱负运放停止阐发，而后再停止替换。
设想中运放挑选TI产物典范的通用双放LM358，LM358外面包含两个高增益、自力的、外部频次弥补的双运放，合用于电压规模很宽的单电源，并且也合用于双电源任务体例，特色方面具备低输出偏置电流、低输出平衡电压和平衡电流，它的共模输出电压规模较宽，差模输出电压规模即是电源电压规模，单电源供电电压3-32V，双电源供电±1.5-±16V，单元增益带宽为1MHz，合用于普通的带通滤波器的设想，同时具备低功耗的功效，对设想阶数绝对高一些的带通滤波器的话，能够选用TI的四运放LM324，其机能与LM358大致不异，操纵起来节流空间。
对运放的请求此设想不是出格高，只需运放的频次知足低通的停止频次便可，若是切确度请求高的话那末起首运放的供电电压要充足不变，或挑选紧密运放，如TLC274A，不然通用的便可，比方保举TI的LM224四运放。
巴特沃斯带通滤波器幅频呼应在通带中具备最平幅度特征，可是从通带到阻带衰减较慢，若是对过渡带请求稍高，能够增添阶数来完成，不然改组用切比雪夫滤波电路。
