mos管的封装范例有哪些？-KIA MOS管

mos管的封装范例

按照装置在PCB板上的体例来别离，MOS管封装首要有两大类：拔出式(Through Hole)和外表贴装式(Surface Mount)。

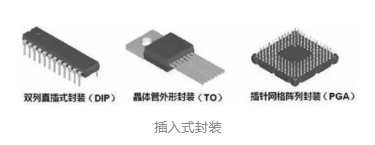

拔出式是MOSFET的管脚穿过PCB板的装置孔并焊接在PCB板上。罕见的拔出式封装有：双列直插式封装(DIP)、晶体管形状封装(TO)、插针网格阵列封装(PGA)三种款式。

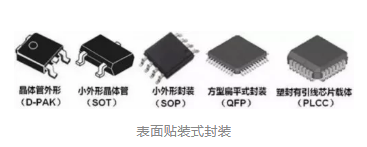

外表贴装是MOSFET的管脚及散热法兰焊接在PCB板外表的焊盘上。典范外表贴装式封装有：晶体管形状(D-PAK)、小形状晶体管(SOT)、小形状封装(SOP)、方形扁平式封装(QFP)、塑封有引线芯片载体(PLCC)等。

跟着手艺的成长，今朝主板、显卡等的PCB板接纳直插式封装体例的愈来愈少，更多地选用了外表贴装式封装体例。

1、双列直插式封装(DIP)

DIP封装有两排引脚，须要拔出到具备DIP布局的芯片插座上，其派生体例为SDIP(Shrink DIP)，即收缩双入线封装，较DIP的针脚密度高6倍。

DIP封装布局情势有：多层陶瓷双列直插式DIP、单层陶瓷双列直插式DIP、引线框架式DIP(含玻璃陶瓷封接式、塑料包封布局式、陶瓷低熔玻璃封装式)等。DIP封装的特色是能够或许很便利地完成PCB板的穿孔焊接，和主板有很好的兼容性。

但因为其封装面积和厚度都比拟大，并且引脚在插拔进程中很轻易被破坏，靠得住性较差；同时因为受工艺的影响，引脚普通都不跨越100个，是以在电子财产高度集成化进程中，DIP封装逐步加入了汗青舞台。

2、晶体管形状封装(TO)

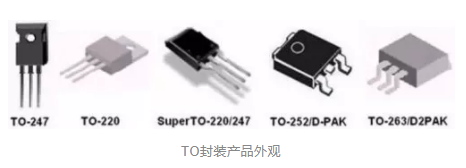

属于初期的封装规格，比方TO-3P、TO-247、TO-92、TO-92L、TO-220、TO-220F、TO-251等都是拔出式封装设想。

TO-3P/247：是中高压、大电流MOS管经常利用的封装情势，产物具备耐压高、抗击穿才能强等特色。

TO-220/220F：TO-220F是全塑封装，装到散热器上时不必加绝缘垫；TO-220带金属片与中间脚相连，装散热器时要加绝缘垫。这两种封装款式的MOS管外表差未几，能够或许交换利用。

TO-251：该封装产物首要是为了下降本钱和削减产物体积，首要利用于中压大电流60A以下、高压7N以下情况中。

TO-92：该封装只要高压MOS管(电流10A以下、耐压值60V以下)和高压1N60/65在接纳，目标是下降本钱。

最近几年来，因为拔出式封装工艺焊接本钱高、散热机能也不如贴片式产物，使得外表贴装市场须要量不时增大，也使得TO封装成长到外表贴装式封装。TO-252(又称之为D-PAK)和TO-263(D2PAK)便是外表贴装封装。

TO252/D-PAK是一种塑封贴片封装，经常利用于功率晶体管、稳压芯片的封装，是今朝支流封装之一。

接纳该封装体例的MOSFET有3个电极，栅极(G)、漏极(D)、源极(S)。

此中漏极(D)的引脚被剪断不必，而是利用反面的散热板作漏极(D)，间接焊接在PCB上，一方面用于输入大电流，一方面经由过程PCB散热；以是PCB的D-PAK焊盘有三处，漏极(D)焊盘较大。

TO-263是TO-220的一个变种，首要是为了前进出产效力和散热而设想，撑持极高的电流和电压，在150A以下、30V以上的中压大电流MOS管中较为多见。

除D2PAK(TO-263AB)以外，还包含TO263-2、TO263-3、TO263-5、TO263-7等款式，与TO-263为隶属干系，首要是引出脚数量和间隔差别。

3、插针网格阵列封装(PGA)

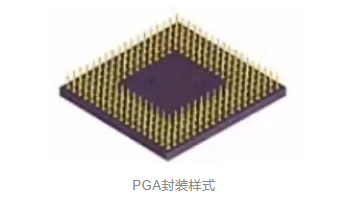

PGA(Pin Grid Array Package)芯片表里有多个方阵形的插针，每一个方阵形插针沿芯片的周围间隔必然间隔摆列，按照管脚数量标几多，能够或许围成2～5圈。装置时，将芯片拔出特地的PGA插座便可，具备插拔便利且靠得住性高的上风，能顺应更高的频次。

其芯片基板大都为陶瓷材质，也有局部接纳特制的塑料树脂来做基板，在工艺上，引脚中间距凡是为2.54mm，引脚数从64到447不等。

这类封装的特色是，封装面积(体积)越小，能够或许蒙受的功耗(机能)就越低，反之则越高。这类封装情势芯片在初期比拟多见，且多用于CPU等大功耗产物的封装，如英特尔的80486、Pentium均接纳此封装款式；不大为MOS管厂家所采取。

4、小形状晶体管封装(SOT)

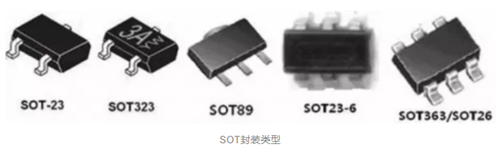

SOT(Small Out-Line Transistor)是贴片型小功率晶体管封装，首要有SOT23、SOT89、SOT143、SOT25(即SOT23-5)等，又衍生出SOT323、SOT363/SOT26(即SOT23-6)等范例，体积比TO封装小。

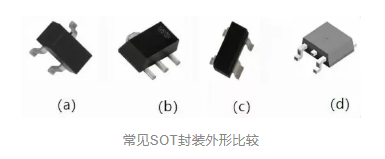

SOT23是经常利用的三极管封装情势，有3条翼形引脚，别离为集电极、发射极和基极，别离列于元件长边两侧，此中，发射极和基极在统一侧，罕见于小功率晶体管、场效应管和带电阻收集的复合晶体管，强度好，但可焊性差，形状以下图(a)所示。

SOT89具备3条短引脚，散布在晶体管的一侧，别的一侧为金属散热片，与基极相连，以增添散热才能，罕见于硅功率外表组装晶体管，合用于较高功率的场所，形状以下图(b)所示。

SOT143具备4条翼形短引脚，从两侧引出，引脚中宽度偏大的一端为集电极，这类封装罕见于高频晶体管，形状以下图(c)所示。

SOT252属于大功率晶体管，3条引脚从一侧引出，中间一条引脚较短，为集电极，与别的一端较大的引脚相连，该引脚为散热感化的铜片，形状以下图(d)所示。

5、小形状封装(SOP)

SOP(Small Out-Line Package)是外表贴装型封装之一，也称之为SOL或DFP，引脚从封装两侧引出呈海鸥翼状(L字形)。资料有塑料和陶瓷两种。

SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等，SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，简写为SO(Small Out-Line)。

SO-8为PHILIP公司领先开辟，接纳塑料封装，不散热底板，散热不良，普通用于小功率MOSFET。

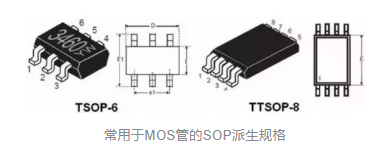

后逐步派生出TSOP(薄小形状封装)、VSOP(甚小形状封装)、SSOP(削减型SOP)、TSSOP(薄的削减型SOP)等规范规格；此中TSOP和TSSOP经常利用于MOSFET封装。

6、方形扁平式封装(QFP)

QFP(Plastic Quad Flat Package)封装的芯片引脚之间间隔很小，管脚很细，普通在大范围或超大型集成电路中接纳，其引脚数普通在100个以上。

用这类情势封装的芯片必须接纳SMT外表装置手艺将芯片与主板焊接起来。

该封装体例具备四大特色：

合用于SMD外表装置手艺在PCB电路板上装置布线；

合适高频利用；

操纵便利，靠得住性高；

芯片面积与封装面积之间的比值较小。

与PGA封装体例一样，该封装体例将芯片包裹在塑封体内，没法将芯片任务时发生的热量实时导出，限制了MOSFET机能的晋升；并且塑封自身增添了器件尺寸，不合适半导体向轻、薄、短、小标的目的成长的请求；别的，此类封装体例是基于单颗芯片停止，存在出产效力低、封装本钱高的题目。

是以，QFP更适于微处置器/门摆设等数字逻辑LSI电路接纳，也适于VTR旌旗灯号处置、声响旌旗灯号处置等摹拟LSI电路产物封装。

7、四边无引线扁平封装(QFN)

QFN(Quad Flat Non-leaded package)封装四边设置装备摆设有电极接点，因为无引线，贴装表现出头具名积比QFP小、高度比QFP低的特色；此中陶瓷QFN也称为LCC(Leadless Chip Carriers)，接纳玻璃环氧树脂印刷基板基材的低本钱塑料QFN则称为塑料LCC、PCLC、P-LCC等。

是一种焊盘尺寸小、体积小、以塑料作为密封资料的新兴外表贴装芯片封装手艺。

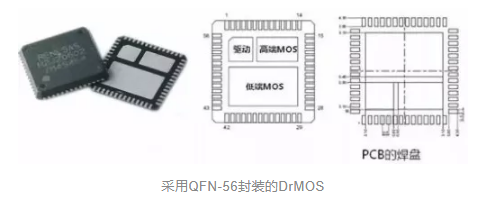

QFN首要用于集成电路封装，MOSFET不会接纳。不过因Intel提出整合驱动与MOSFET计划，而推出了接纳QFN-56封装(“56”指芯片反面有56个毗连Pin)的DrMOS。

须要申明的是，QFN封装与超薄小形状封装(TSSOP)具备不异的外引线设置装备摆设，而其尺寸却比TSSOP的小62%。按照QFN建模数据，其热机能比TSSOP封装前进了55%，电机能(电感和电容)比TSSOP封装别离前进了60%和30%。最大的错误谬误则是返修难度高。

传统的分立式DC/DC降压开关电源没法知足对更高功耗密度的请求，也不能处理高开关频次下的寄生参数影响题目。

跟着手艺的改革与前进，把驱动器和MOSFET整合在一路，构建多芯片模块已成了实际，这类整合体例同时能够或许节流相称可观的空间从而晋升功耗密度，经由过程对驱动器和MOS管的优化前进电能效力和优良DC电流，这便是整合驱动IC的DrMOS。

颠末QFN-56无脚封装，让DrMOS热阻抗很低；借助内部引线键合和铜夹带设想，可最大水平削减内部PCB布线，从而下降电感和电阻。

别的，接纳的深沟道硅(trench silicon)MOSFET工艺，还能明显下降传导、开关和栅极电荷消耗；并能兼容多种节制器，可完成差别的任务情势，撑持自动相变更情势APS(Auto Phase Switching)。

除QFN封装外，双边扁平无引脚封装(DFN)也是一种新的电子封装工艺，在安森美的各类元器件中获得了普遍接纳，与QFN比拟，DFN少了双方的引出电极。

8、塑封有引线芯片载体(PLCC)

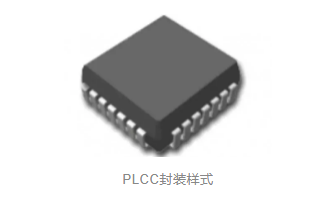

PLCC(Plastic Quad Flat Package)形状呈正方形，尺寸比DIP封装小很多，有32个引脚，周围都有管脚，引脚从封装的四个正面引出，呈丁字形，是塑料成品。

其引脚中间距1.27mm，引脚数从18到84不等，J形引脚不易变形，比QFP轻易操纵，但焊接后的外表查抄较为坚苦。PLCC封装合适用SMT外表装置手艺在PCB上装置布线，具备形状尺寸小、靠得住性高的长处。

PLCC封装是比拟罕见，用于逻辑LSI、DLD(或程逻辑器件)等电路，主板BIOS常接纳的这类封装情势，不过今朝在MOS管中较少见。
