NMOS的特征，Vgs大于必然的值就会导通，合适用于源极接地时的环境（低端驱动）。
PMOS的特征，Vsg大于必然的值就会导通，合适用于源极接VCC时的环境（高端驱动）。

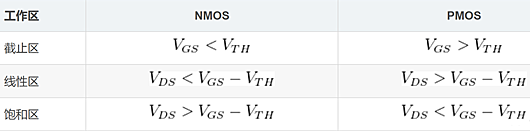

mos管的任务地区
NMOS的电流流向和导通前提
电流流向：

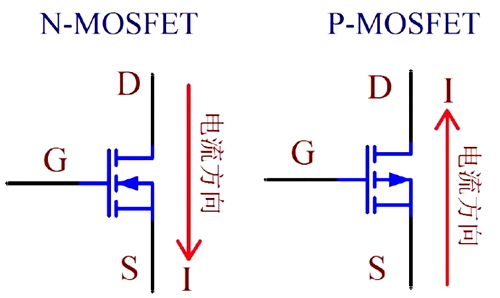

NMOS的电流流向是从源极（S）到漏极（D）。当正向偏置电压施加在栅极（G）和源极之间时，电流从源极流向漏极，即S-D。
导通前提：
NMOS的导通前提是当栅极和源极之间的电压（Vgs）大于或即是阈值电压（Vth）时。阈值电压是一个特定的电压值，它决议了MOSFET是不是导通。一旦Vgs大于或即是Vth，NMOS就会导通。此时，栅极和漏极之间的电压（Vgd）能够是正值或零。
PMOS的电流流向和导通前提
电流流向：
PMOS的电流流向是从漏极（D）到源极（S）。当负向偏置电压施加在栅极（G）和源极之间时，电流从漏极流向源极，即D-S。
导通前提：
PMOS的导通前提是当栅极和源极之间的电压（Vgs）小于或即是阈值电压（Vth）时。阈值电压是一个特定的电压值，它决议了MOSFET是不是导通。一旦Vgs小于或即是Vth，PMOS就会导通。此时，栅极和漏极之间的电压（Vgd）能够是负值或零。
对NMOS：
- 阈值电压（Vth）：凡是在0.2V到0.7V之间，详细取决于器件的尺寸和工艺。
- 电流流向：从源极到漏极（S到D）。
对PMOS：
- 阈值电压（Vth）：凡是在-0.2V到-0.7V之间，详细取决于器件的尺寸和工艺。
- 电流流向：从漏极到源极（D到S）。
申明：阈值电压影响身分：衬底搀杂浓度，金属半导体功函数，栅氧化层电容，对衬底偏置效应等。
NMOS和PMOS二者的衬底浓度不为不异，但是，衬底浓度越大，对应MOS管的阈值电压也越大，以是普通PMOS的阈值电压都要比NMOS要更大一些。
NMOS管的导通特征
NMOS是栅极高电平|VGS| > Vt(G电位比S电位高)导通,低电平断开,可用来节制与地之间的导通。|VGS| > Vt(G电位比S电位低)导通,高电平断开,可用来节制与电源之间的导通。
