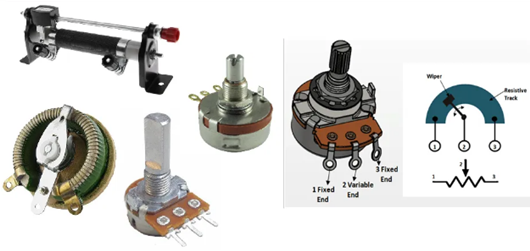

电位器由一个电阻体、一个勾当触点（凡是称为电刷或滑块）和一个动弹或滑动的机制构成。当电位器的旋钮或滑块挪动时，勾当触点沿着电阻体挪动，转变与电阻体的打仗地位，从而转变电阻值。
电位器的使命道理是经由过程转变电阻体的长度来转变电阻值。电位器首要由三个局部构成：电阻体、滑动触点和端子。电阻体凡是由碳膜、金属膜或导电塑料制成，具备较高的电阻率和杰出的不变性。滑动触点凡是由金属制成，与电阻体打仗并沿其长度标的目的挪动，以转变电阻值。端子则用于毗连电路，凡是有三个端子，别离为输出端、输出端和滑动触点端。
使命道理步骤：
1.当电位器的输出端和输出端接入电路时，电流会流过电阻体。
2.滑动触点与电阻体打仗，按照其地位的差别，流过滑动触点的电流也会差别。
3.因为电阻体的电阻值与长度成反比，是以滑动触点的地位决议了电阻值的巨细。
4.经由过程转变滑动触点的地位，能够转变流过电阻体的电流，从而完成对电路中电压或电流的调理。
电位器是用于分压的可变电阻器。在袒露的电阻体上，紧压着一至两个可移金属触点。触点地位肯定电阻体任一端与触点间的阻值。按资料分线绕、碳膜、实芯式电位器；按输出与输出电压比与扭转角度的干系分直线式电位器（呈线性干系）、函数电位器（呈曲线干系）。首要参数为阻值、容差、额外功率。普遍用于电子装备，在声响和领受机中作音量节制用。

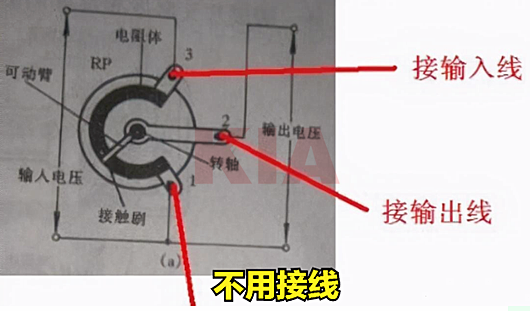

分压器接法（电压分压形式）
最常用的接线体例，用于完成电压的持续调理。电位器凡是有三个引脚：两头为牢固端（A、B），中间为滑动端（W）。
接线体例以下：
牢固端A接电源正极（+V）或旌旗灯号源。
中间滑动端W接输出端，用于获得与滑动地位成比例的电压。
牢固端B接地（GND）或电源负极（-V）。
如许，滑动端W的电压将随电位器滑动地位的转变而线性或按特定曲线变更，完成对输出电压的分压。

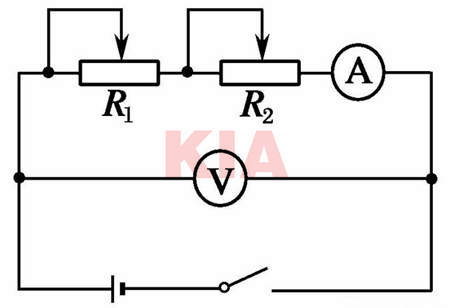

变阻器接法（电阻调理形式）
在这类接法中，电位器作为可变电阻利用，用于调理电路中的电流或影响电路的静态特征。
接线体例有两种：
一端接地：
牢固端A接电源正极（+V）或旌旗灯号源。
中间滑动端W接负载或电路节点，经由过程转变滑动地位调理经由过程负载的电流。
牢固端B接地（GND）。
一端悬空或与滑动端并联：
牢固端A接电源正极（+V）或旌旗灯号源。
中间滑动端W接负载或电路节点。
牢固端B悬空，或与滑动端W并联，这类环境凡是用于须要转变电阻值但不须要接地的电路中。
双联电位器接法
双联电位器包罗两个自力的电位器单位，各有三个引脚。每一个电位器按照上述单个电位器的接线体例停止毗连，它们能够自力使命，别离用于两个差别的电路调理使命。
带开关电位器接法（如8脚电位器）
这类电位器除可调电阻功效外，还集成有一个或多个开关。接线时不只要按照通俗电位器的体例毗连电阻局部，还要按照数据手册唆使准确接线开关局部。开关凡是用于节制某个电路功效的开启/封闭或切换差别状况。
