看门狗电路

看门狗型复位电路是一种罕见的复位电路范例，用于监控和规复嵌入式体系的非常状况。看门狗电路的感化是在体系呈现毛病或停机时，可以或许或许自动检测并触发体系复位操纵，使体系规复到可控的初始状况。它经由过程按期喂狗旌旗灯号来确认体系普通运转，若是体系未能在划定的时候内普通喂狗，看门狗电路将产生复位旌旗灯号，将体系从头启动。

看门狗型复位电路

看门狗型复位电路首要操纵CPU普通任务时，按时复位计数器，使得计数器的值不跨越某一值；当CPU不能普通任务时，由于计数器不能被复位，是以其计数会跨越某一值，从而产生复位脉冲，使得CPU规复普通任务状况。

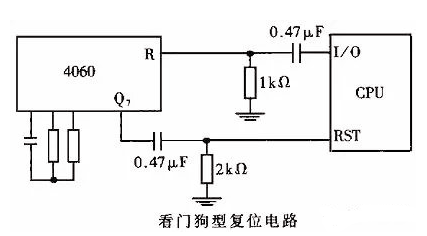

典范操纵的Watchdog复位电路如图所示。此复位电路的靠得住性首要取决于软件设想，行将按时向复位电路收回脉冲的法式放在那边。

普通设想，将此段法式放在按时器间断办事子法式中。但是，偶然这类设想依然会引发法式走飞或任务不普通。缘由首要是：当法式“走飞”产生时按时器初始化和开间断以后的话，这类“走飞”环境就有可以或许不能由Watchdog复位电路校订返来。由于按时器间断一真在产生，即便法式不普通，Watchdog也能被普通复位。为此提出按时器加预设的设想体例。即在初始化时压入仓库一个地点，在此地点内履行的是一条关间断和一条死轮回语句。

在一切不被法式代码占用的地点尽可以或许地用子法式前往指令RET取代。如许，当法式走飞后，其进入圈套的可以或许性将大大增添。而一旦进入圈套，按时器遏制任务并且封闭间断，从而使Watchdog复位电路会产生一个复位脉冲将CPU复位。固然这类手艺用于实时性较强的节制或处置软件中有必然的坚苦。

看门狗复位既可以或许是硬件复位，也可以或许是软件复位，详细取决于体系设想和完成。

硬件复位：在硬件上完成看门狗复位象征着看门狗电路在硬件层面上监控体系状况并触发复位操纵。当看门狗按时器检测到体系未能实时喂狗或发明其余非常环境时，它会天生一个复位旌旗灯号，将体系从头启动。硬件复位凡是是由一个特定的电路（如看门狗按时器）间接节制复位引脚，从而重置全部体系。

软件复位：软件复位是经由过程体系软件来完成的复位操纵。当体系检测到须要复位时，它会在软件层面上履行响应的复位法式或代码，停止体系的从头初始化和重启。

看门狗电路设想

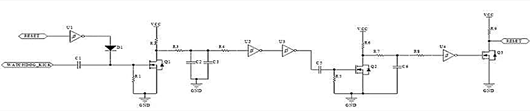

如图所示，旌旗灯号“WATCHDOG_KICK”为“喂狗”旌旗灯号；RESET为复位旌旗灯号，普通在整套电气体系里与单片机的reset引脚相连；U1，U2，U3，U4为逻辑反相器；Q1、Q2、Q3为N型MOSFET；VCC普通为5v电压。

注重事变

1、体系电压

挑选看门狗按照体系外部的电压轨，也便是说，按照MCU或DSP的驱动电压来挑选电压监控器。

2、看门狗输入端(WDI)

一旦MCU没法普通任务时，并且其片内看门狗功效也没法复位，软件进入死轮回。这时候，具备集成看门狗功效的监控器可触发复位，从而进步体系的靠得住性。

3、手动复位(MR)功效

借助该功效，可对电路停止手动复位，或经由过程操纵中的另外一个器件来自动节制监控器电路。

4、有用高电平输入

若是处置器须要接纳有用高电平复位输入，无需增添额定的器件便可完成。

5、电源毛病输入/输入(PFI/PFO)

操纵该比拟器可以或许或许供给更大的矫捷性，比方用来完成电池电量的永劫候监测和电压跌落预警。

6、提早时候

必然的提早时候使得电压和电路中的别的器件可以或许或许在普通操纵从头起头之前先不变先来，下降电压动摇，进步体系的靠得住性。

7、通道数

普通而言，体系中所需的监控器功效的数目取决于处置器及核心器件的电压。比方，自力电压的处置器有可以或许须要对两个电源轨停止监控，与此同时，体系中的存储器可以或许也须要停止监控并任务在第三个(差别的)电压轨上。

8、芯片启动选通感化

一旦电源电压处于欠压状况时，看门狗电路的芯片启动选通功效可以或许或许避免毛病数据使CMOSRAM产生劣化。
