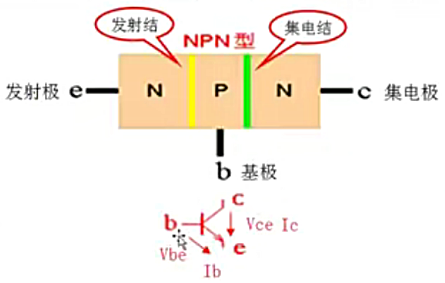

三极管由三个地区构成：n型区（发射极）、p型区(基极）和n型区（集电极）。此中，发射极和集电极之间的电流缩小感化是三极管的首要特征。当电压到达必然值时，三极管会呈现反向击穿景象，致使电流急剧增大，能够破坏电路。
反向击穿电压是指在反向电压感化下，半导体资料中的电子空穴对被拉出，构成电流，从而致使器件破坏的电压。对三极管而言，由于其内部存在两个p-n结（发射结和集电结)，是以它有三个反向击穿电压：BVCEO（集电极-发射极反向击穿电压）、BVCBO（集电极-基极反向击穿电压）和BVEBO（发射极-基极反向击穿电压）。
在三极管的三个反向击穿电压中，BVCEO是最大的，由于它决议了三极管的耐压值。普通来讲，BVCEO在20V以上，乃至能够到达10O0V或更高。BVCBO次之，凡是在50V至100V之间。而BVEBO最小，普通不跨越20V。这是由于在三极管任务时，发射结凡是处于正偏状况，而基极的电流较小，以是发射极-基极之间的反向击穿电压请求绝对较低。
三个反向击穿电压的干系
BVcbo>BVceo>BVebo
起首三极管任务时其发射结普通处于正偏状况，故BVebo反向击穿电压请求不高，凡是BVebo<20V，是最低的。
其次，反向击穿首要是泄电流引发的。集电极-基极泄电流Icbo颠末β倍缩小后成为集电极-发射极泄电流Iceo，故Iceo=βIcbo，而BVceo就小于BVcbo。
测试三极管反向击穿电压的体例
利用万用表停止丈量，详细操纵时将万用表调至适合的档位(如10K或100K),而后将红表笔接在发射极，黑表笔接在集电极或基极。
若是丈量的是BVCEO，那末须要将万用表的正极打仗到集电极，负极打仗到发射极；若是丈量的是BVCB0，那末须要将万用表的正极打仗到集电极，负极打仗到基极；若是丈量的是BVEBO，那末须要将万用表的正极打仗到发射极，负极打仗到基极。
在测试进程中，若是三极管呈现击穿景象，万用表上的指针会俄然摆动到最大值，如许就能够判定出三极管的反向击穿电压。
