继电器是一种电磁开关，经由过程线圈中的电流发生的磁场来节制触点的开关状况。继电器模块凡是由一个电磁继电器和一个节制电路（如开关电路、传感器电路等）构成。利用继电器模块能够完成大功率电路的节制和掩护，同时具备断绝和缩小旌旗灯号的功效。
继电器模块的节制电路凡是由一个开关电路或传感器电路供给节制旌旗灯号。比方，能够利用一个按钮来节制继电器的开关举措。当按钮按下时，节制电路会给继电器的线圈供电，触点闭合；当按钮松开时，线圈断电，触点翻开。

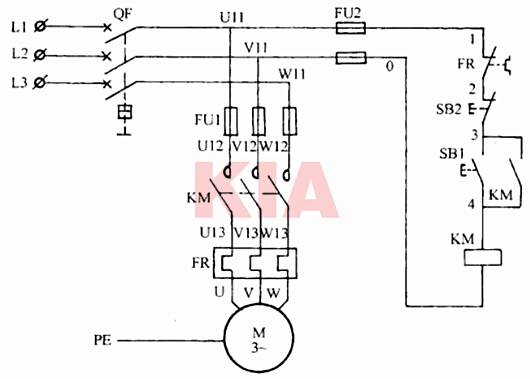

单点自锁节制
自锁节制道理
功效感化:单点自锁电气节制，为最根基的电气节制道理之一。普通由打仗器、启动按钮、遏制按钮构成， 经常利用于小型电念头、能源负荷、应急照明等节制电路中。
节制逻辑剖析:二次回路经由过程保险，串连继电掩护元件，完成旌旗灯号的举措节制。按下电路中的SB1后， KM线圈得电吸合，KM的常开点变为常闭点。经由过程FR、遏制按钮 SB2、及已闭合KM常开点给线圈供电，知足了KM的自锁功效。

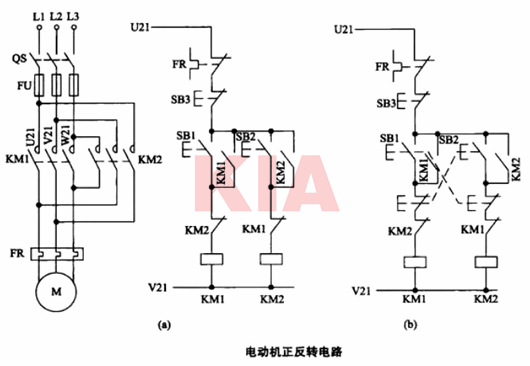

正反转节制
正反节制道理
功效感化:正反转节制，指一个电念头完成正反双向运转。节制体例普通分为三种:即非互锁正反转节制、打仗器互锁正反转节制、打仗器按钮两重互锁正反转节制。
上面咱们以经常利用打仗器互锁为例遏制阐发，电路普通接纳一个常闭按钮、2个常开按钮、2个打仗器等构成节制电路。经常利用于传输装备、安检平台、机电节制等场合。
节制逻辑剖析:启动正转节制挨次，按下SB1、KM1线圈得电、KM1常开变常闭、KM1自锁、电念头正转运转。同时KM1常闭变常开，堵截了KM2线圈的吸合,知足了KM2互锁功效。
启动反转节制挨次，在正转环境需按下SB3遏制按钮,装备遏制后，按下SB2、KM2线圈得电、KM2常开变常闭、KM2自锁、电念头反转运转。同时KM2常闭变常开，堵截了KM1线圈的吸合,知足了KM1互锁功效。

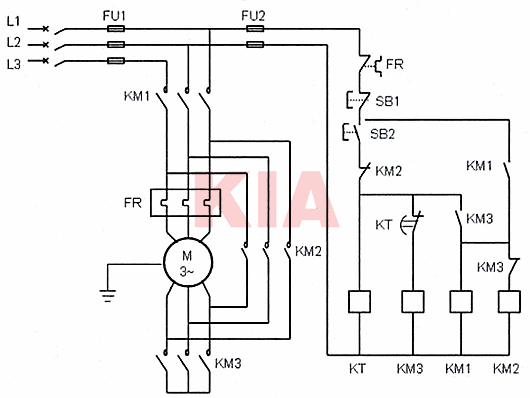

星三角启动节制
功效感化:星三角运转指节制电念头由六端子运转(星型)向三端子(三角型)运转的转换。优此能够削减电念头启动电流及启动发生的压降影响。普通有3个打仗器、1个启动按钮、1个遏制按钮、1个延时继电器构成。经常利用于大功率电念头、大型机器装备利用。
节制逻辑剖析:启动挨次，按下SB2、KM1、KM3、KT吸合，电念头M进入星型运转状况。同时KT进入延时断开状况,时候达到后KT断开KM 3，KM3长闭触点复位后，KM2得电、KM2线圈吸合后，遏制了端子归并。电念头M由星型转为三角形运转。
