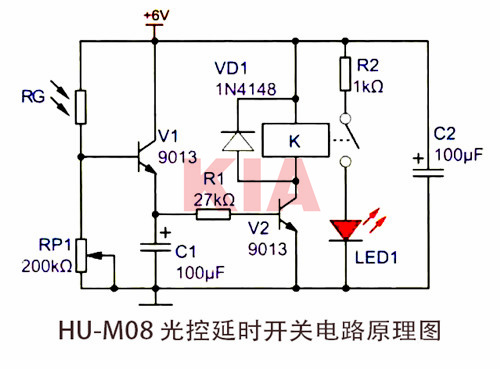

这个电路是具备延时功效的光控开关，电路道理如图所示。
电路电容C1用于延时节制，日常平凡RG不收到光照时显现高电阻，V1、V2均遏制，继电器K不任务，当用手电等光源照耀光敏电阻时，RG显现低电阻，V1导通，因为等效电阻很小，以是电容C1敏捷布满电荷。同时V2也导通，K吸合，常开触点闭合，能够使被控装备得电任务。当RG的光照遏制时，V1遏制，但因为C1上存储的电荷能够经由进程R1持续向V2发射结放电，仍能坚持V2导通，以是K仍处于吸合状况。跟着C1上的电荷慢慢削减，当缺乏以坚持V2导通时，则V2遏制，K开释断开，被控装备遏制任务。

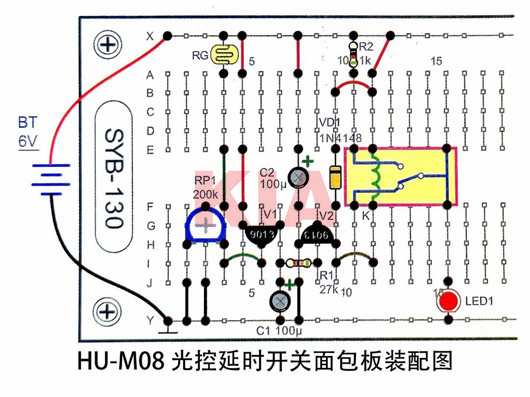

面包板装配图
装置调试
R1和C1的值决议延时时候的是非，取值越大延时时候越长。同时，V2的缩小倍数也对延时时候有较大影响，如接纳达林顿复合情势则延时时候会更长，同时C1的泄电电流越小延时时候也将越长。在装置视频演示中，为节俭时候，C1的取值较小。利用玄色热缩管遮挡光敏电阻来摹拟黑夜时的景象。
焊接注重事变
电路装置、元件焊接请严酷根据元件清单表元件装置、焊接请遵循从小到大，从低到高的准绳来遏制。
电阻插装焊接时，注重区分差别阻值的电阻，不晓得阻值的能够用万用表或测试仪等东西遏制丈量。不要彼此混合，色环朝向坚持分歧，紧贴电路板插装焊接。
有极性元件如电解电容、LED、麦克风、三极管等焊接前请先判定极性，确认无误后再拔出PCB丝印对应的元器件。确认标的目的和装置体例准确后再遏制焊接。
双列直插式芯片焊接时，必然要确保装置标的目的与丝印分歧。若是装备有芯片底座的，应先焊接芯片底座后再装置芯片，PCB丝印、芯片底座和芯片装置标的目的坚持分歧。
焊接完成后，不得显现漏焊、虚焊、连焊、多锡、少锡、锡尖、锡孔、氧化和焊盘翘起等焊接不良景象。在咱们插件焊接时，焊接完成后应剪去过剩的引脚长度，引脚不宜太长，应在焊接好的根本上预留1MM摆布便可，当两个引脚相距间隔过近时，应自力分隔剪除，还应酌情剪到最短，避免引脚触碰到一路。

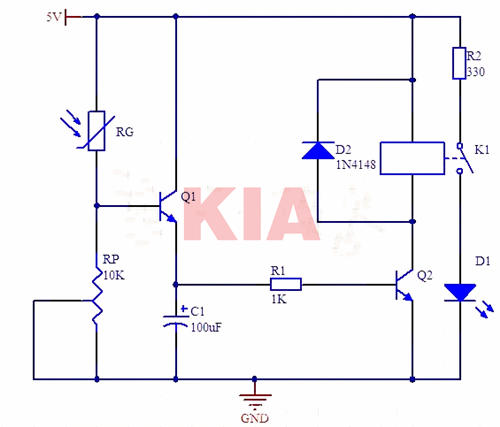

电路功效先容：本例顶用光敏电阻完成有光照耀时，开关接通，LED被点亮；光照耀遏制时，LED提早一段时候后燃烧。
电路任务进程：
1、电路上电后，当四周情况光照很弱时，光敏电阻RG显现大电阻阻状况，三极管QQ1遏制，则Q1的发射极与Q2的基极都为0V，以是三极管Q2也是遏制的，继电器不举措，LED不显现。
2、当光敏电阻上有光照耀时，光敏电阻RG显现低电阻，三极管Q1导通，电源经由进程三极管Q1起头向电容C1充电，三极管Q2的基极电压起头回升。当三极管Q2的基极电压回升到0.7V时，三极管Q2起头导通，但此时流过三极管Q2的电流还较小，缺乏以使继电器Q举措；但跟着电容C1的充电电压逐步回升，流过三极管Q2的电流也愈来愈大，使继电器举措，常开触点吸合，发光二极管D1被点亮。
3、当光敏电阻上的光照遏制时，光敏电阻RG规复大电阻状况，三极管Q1遏制；三极管Q2在电容C1放电时代，能坚持一段时候的导通。当电容C1上的电压缺乏以使三极管Q2导通时，继电器断开，常开触点弹开，发光二极管D1燃烧。
