简略的延时电路图,延时开关电路图-KIA MOS管


简略的延时电路

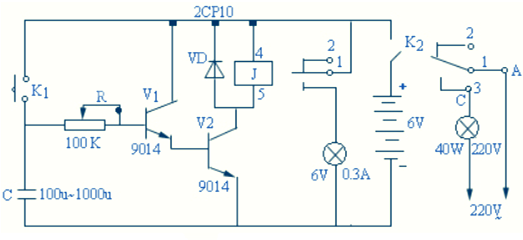

延时开关电路如图:

延时电路图,延时开关

任务道理:

将电源开关 K2 闭合,再按下按钮开关 K1,这时候候候,晶体二极管 V1、V2 导通,继电器吸合。同时电源对电容器 C 充电。当 K1 断开后因为 C 已被充电,它将经由过程 R 和 V1V2 放电,从而保持三极管持续导通,继电器依然吸合。颠末一段时候的放电,C 南北极间电压降落到必然值时,缺乏以保持三极管持续导通,继电器才开释。从 K1 断开到继电器开释的时候距离称为延时时候。它决议于 R 和 C 的巨细。普通C为 100 微法时,调理可调电阻器R可取得 10 秒至 90 秒的延时时候。若C取 1000 微法,则延时时候可达 5 分钟以上。


继电器上并联的二极管起掩护感化,避免继电器断电开释时,因为自感发生高电压破坏晶体三极管。


印刷电路板和元件规格

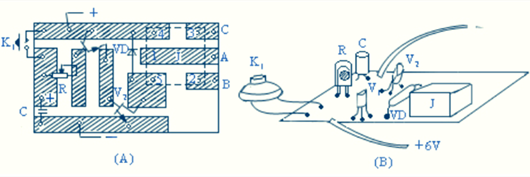

延时开关电路的印刷电路板如图 2(A),什物图见图 2(B)。

延时电路图,延时开关

元件规格:

J继电器 4098 型任务电压 6V V1V2 晶体三极管 9014 VD 晶体二极管 2CP10 或 1N4001 R可调电阻器 100k C 电解电容器 100u/6V K1 按钮开关。


焊接电路

1.将各元件做焊前处置、镀锡。

2.焊接继电器。将继电器拔出印刷板上对应的小孔。将 5 个引脚焊好。注重焊接时候要尽可能短些,焊点应圆而小。

3.焊接R和C、可调电阻器R可如图 3-27 焊好后再拔出印刷电路板焊接。电解电容器 C 焊接时要注重正负引脚地位。

4.焊接二极管 VD。注重正负引脚地位,不可焊反。焊接时候尽可能短些。

5.焊接三极管 V1V2。注重认清三极管三个极 b、c、e。不可焊错。

6.焊接电源引线和按钮开关引线,并接好按钮开关 K1。


延时开关的调试

1. 查抄印刷板上各焊点的焊接环境。注重虚焊和假焊。临近的焊点间应清算清洁,避免焊点间短路。


2. 将可调电阻器 R 勾当触点调在中间地位接通 6v 电源(可用 2 个 3V 的电源串连)。


3.按一下按钮开关,这时候候候应听到"嗒"的一响。继电器吸合。几十秒钟后,应再听到"嗒"的一响,继电器开释。 申明延时开关任务一般。如想转变延时时候,可调整 R。R 越大,延时时候越长。若请求延时时候大于这个电路的最长延时时候,可将 C 换为容量更大些的电解电容器。


延时开关的利用

(1)若要节制 6V、0.3A 小灯胆,可按图 A 接线。在印刷板大将继电器 1.4 脚用导线接通(导线间接焊在印刷板铜箔上),小灯胆可接在继电器 3 端和电源负极之间。这时候候候若按一下按钮开关,小灯胆发光,延时几十秒后主动燃烧。


(2)若要节制 220V 40w 照明灯,可参考图 B 的接法。将印刷电路板上 A、C 两头做为开关。因为电路利用 220v 交换电,装配时要出格注重宁静。应在指点下操纵。电路板应封装在绝缘盒中,才能够利用。


延时开关装配,可装配在楼道、楼梯中。用于夜间照明,可做到"人走灯灭"。也可用于暗室冲刷照片时的暴光箱的光源,可节制暴光时候。
