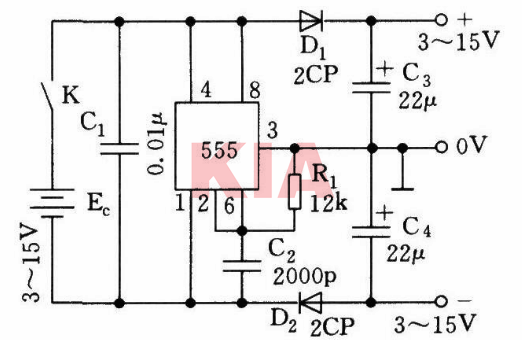

如图，时基电路555接成无稳态电路，3脚输入频次为20KHz、占空比为1:1的方波。3脚为高电日常平凡，C4被充电;低电日常平凡，C3被充电。因为VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两头就取得+/-EC的双电源。本电路输入电流跨越 50mA。

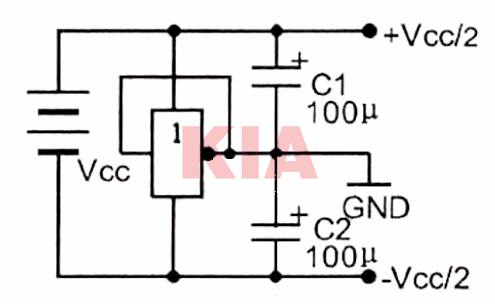

单电源供电回路中取得正负电源的极性变更电路的焦点器件为通俗的非门。因为输入端与输入端被短接在一路，故非门的输入电压与输入电压相称（Vi=VO）；如许，非门被强迫任务在转移特征曲线的中间点处，是以输入电压被限制为门电路的阈值电平，其巨细即是电源电压的一半，若是咱们将非门的输入端作为直流接地端，便能够把电源电压VCC转换为±VCC/2的双电源电压；此时的非门起到了一个存储电流的稳压器的感化，电路的输入阻抗较低、因此输入电压也比拟不变。

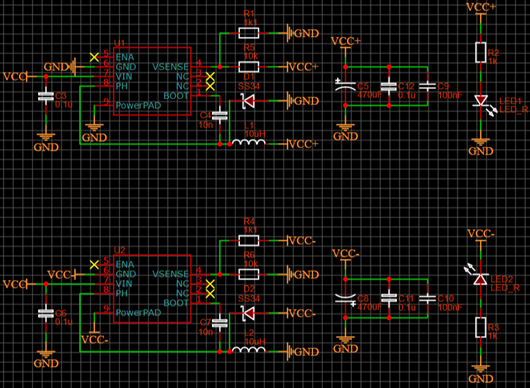

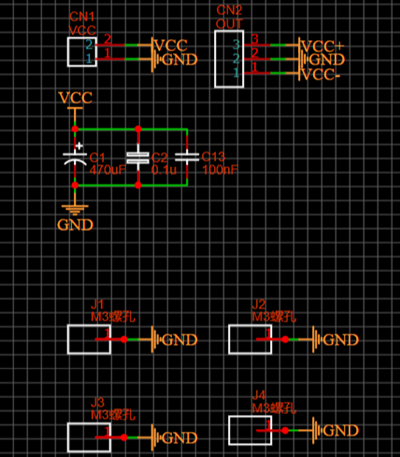

接纳TPS5430将单电源转换成双电源的体例供电，详细完成电路以下图。
