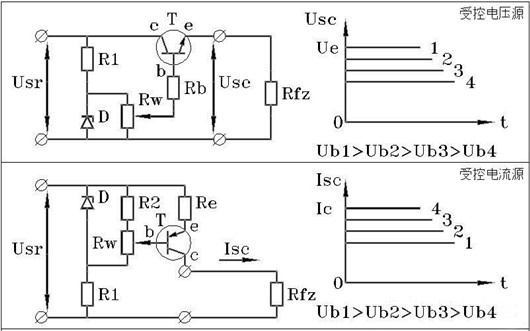

晶体管构成恒压源和恒流源电路：
用晶体管构成电压源和电流源电流。电压源便是共集电路，而电流源便是共基电路，此两电路在现实工程中操纵极广。别的，请注重到共集电极电路的输入端在基极而输入端在发射极，故输入电压与输入电压电位特征分歧，但输入电压比输入电压低0.6V，也即α倍，而输入电流Ie比输入电流Ib大β倍。这里的α在0.9~0.95之间，β是共发射极电路的电流缩小倍数，其值在30~200之间。共基极电路的输入端在发射极与基极之间，输入端在集电极与基极之间，故输入电流Ic比输入电流大β倍。
这类恒流源以晶体三极管为首要构成器件，操纵晶体三极管集电极电压变更对电流影响小，并在电路中接纳电流负反应来进步输入电流之恒定性，凡是，还接纳必然的温度弥补和稳压办法。其根基型电路如图1的A，B两种范例。

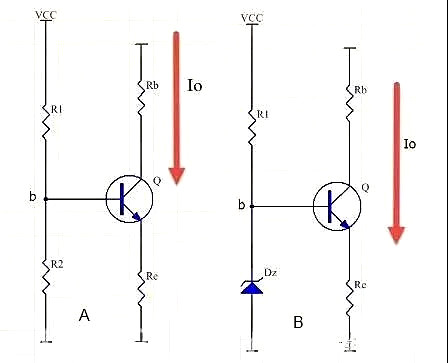

晶体管恒流源的两种根基范例
如图1中的A图， R1、R2分压不变b点电位为Vb，Re构成电流负反应 ,输入电流IO=(Vb-Vbe)/Re≈Vb / Re (Vb >>Vbe)。B图的计较参考A图。
提醒：
图1中的电路的缺乏便是晶体管的集射极间电阻普通为几十千欧以上，当只要几伏的任务电压，接纳这类恒流源电路 ,其等效内阻长短常大，功耗大，且精度不高。

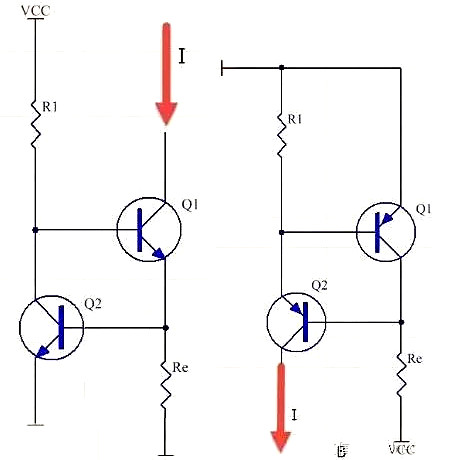

现实电路中，最常用的简略单纯恒流源如图2所示，用两只同型三极管，操纵三极管绝对不变的be电压作为基准，电流数值为：I=Vbe/R1。
晶体管恒流源的改良型
提醒：
图2的这类恒流源长处是简略易行，并且电流的数值能够自在节制，也不利用特别的元件，有益于下降产物的本钱。错误谬误是差别型号的管子，其be 电压不是一个牢固值，即便是不异型号，也有必然的个别差别。同时差别的任务电流下，这个电压也会有必然的动摇。是以不合适紧密的恒流需要。
