进步晶体管开关速率的路子,体例图文-KIA MOS管
信息来历：本站 日期：2024-08-21
在BJT接纳电压驱动时，固然减小基极外接电阻和增大基极反向电压，能够或许增大抽取电流，这对耽误存储时辰和降落时辰都有必然的益处。可是，若基极外接电阻太小，则会增大输出电流脉冲的幅度，将使器件的饱和水平加深而反而致使存储时辰耽误；若基极反向电压太大，又会使发射结反偏严峻而增添提早时辰，以是须要周全地停止折衷斟酌。

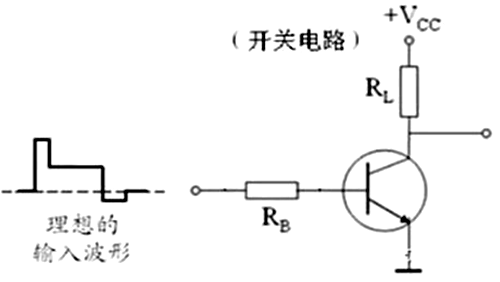

为了经由过程增大基极驱动电流来减短提早时辰和回升时辰的同时、又不要增添存储时辰和发生别的的副感化，抱负的基极输出电流波形应当是如图所示门路波的情势，如许的门路波输出便可降服上述抵触，能够或许到达进步开关速率的目标。

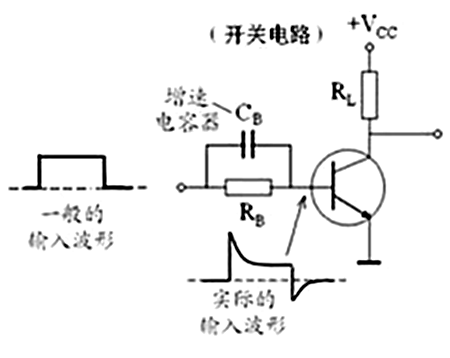

现实上，为了完成抱负的基极电流波形，能够或许便利地接纳下图所示的基极输出回路（微分电路），图中与基极电阻RB并联的CB就称为增速电容器。在基极输出回路中增添一个增速电容器以后，固然输出的电流波形依然是方波，可是经由过程增速电容器的感化以后，所得到的现实基极输出电流波形就变得很靠近于抱负的基极电流波形了，因而就能够或许减短开关时辰、进步开关速率。

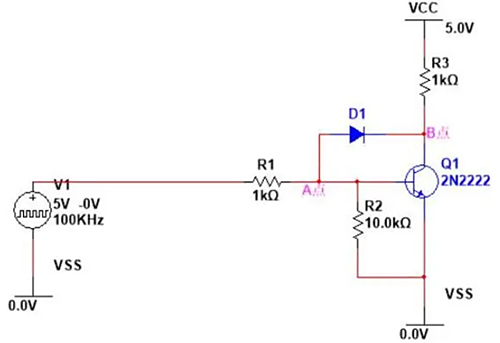

操纵肖特基箝位也是进步晶体管开关速率的别的一种体例，如图，肖特基箝位在基极-集电极之间，这类二极管开关速率快，正向压降比PN结小，精确来讲叫做肖特基势垒二极管。
由于肖特基二极管的正向压降比晶体管的Vbe小，是以，原来应当流过晶体管的大局部基极电流经由过程D1被旁路掉了，这时候辰候流过晶体管的基极电流很是小，以是能够或许以为这时候辰晶体管的导通状况很靠近停止状况。

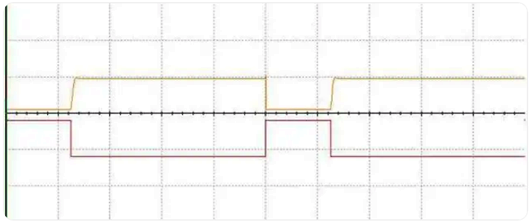

以下图，上面的B点的波形，上面的是A点的波形，能够或许看出来，晶体管由导通到停止的滞后时辰几近为零，由停止到导通回升沿不是很抖是由于密勒效应增添了晶体管的输出电容的成果。
肖特基箝位能够或许看作是转变晶体管的任务点，减小电荷存储效应的影响，进步开关速率的体例，肖特基箝位电路不像接入加快电容那样会下降电路的输出阻抗，以是当驱动开关电路的前级电路的驱动才能较低时，并且请求关断速率快可是开启速率不做请求的场所。
