沟道调制效应的观点

沟道调制效应是指MOS晶体管中，当栅下沟道预夹断后，若持续增大漏源电压（Vds），夹断点会略向源极标的目的挪动，致使夹断点到源极之间的沟道长度略有减小，有用沟道电阻也就略有减小，从而使更多电子自源极漂移到夹断点，致使在耗尽区漂移电子增添，使漏源电流（Id）增大的效应。

沟道调制效应能够经由过程物理公式来诠释；在饱和区，漏极电流ID的公式为：ID=12μnCoxWL(VGS-VTH)2。为了诠释VDS对沟道长度的影响，引入沟道长度调制系数λ，将公式批改为：ID=12μnCoxWL(VGS-VTH)2(1+λVDS)。这个公式标明，漏源电压VDS对漏极电流ID有调制感化，此中λ代表了这个调制系数。

沟道调制效应会影响晶体管的机能。普通来讲，管子尺寸越大，其沟道长度调制效应越不较着，Early电压VA也越大。这象征着在大尺寸晶体管中，沟道长度调制效应的影响较小。

在现实操纵中，领会并斟酌沟道调制效应对设想和优化MOS晶体管相当主要。比方，在非饱和区任务时，漏极四周的沟道厚度会比源区薄，这会影响晶体管的机能。经由过程懂得和操纵沟道调制效应，能够优化晶体管的设想，进步其机能。

沟道长度调制效应

沟道长度调制效应是指MOS晶体管中，栅下沟道预夹断后、若持续增大Vds，夹断点会略向源极标的目的挪动。致使夹断点到源极之间的沟道长度略有减小，有用沟道电阻也就略有减小，从而使更多电子自源极漂移到夹断点，致使在耗尽区漂移电子增添，使Id增大的效应。

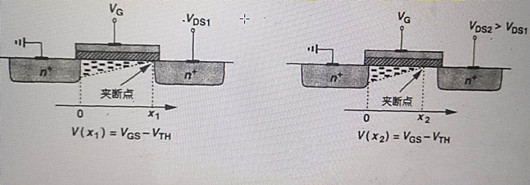

以在加栅压Vgs且构成导电沟道的环境下的NMOSFET为例。若漏源电压Vds增大至不可疏忽，沟道电压降增大直至Vgd=VT时，由于栅漏之间电压差下降，漏端四周反型层消逝，称为沟道夹断。若持续增大Vds，夹断点将向源端挪动，故"看起来"，有用沟道长度减小，称为沟道调制效应。

对长沟器件而言，沟道变更长度△L远小于原沟道长度，即△L可疏忽，但在集成电路特点尺寸逐步减少的明天，沟道调制效应带来的影响越发不可轻忽。

沟道长度调制效应是MOS晶体管中一个主要的物理景象，它产生在晶体管任务在饱和区时。当漏源电压（Vds）增大，致使现实的反型层沟道长度逐步减小，这一景象被称为沟道长度调制效应。

详细来讲，当MOS晶体管中的栅下沟道预夹断后，若持续增大Vds，夹断点会略向源极标的目的挪动，致使夹断点到源极之间的沟道长度略有减小，有用沟道电阻也就略有减小。这一变更使得更多电子自源极漂移到夹断点，致使在耗尽区漂移电子增添，从而使漏极电流（Id）增大。这类效应是MOS布局的一个二级效应，对MOS晶体管的任务特征和机能有着主要影响。

沟道长度调制效应的影响在于，当漏源电压增添时，速率饱和点在从漏端向源端挪动，使得漏源电流随漏源电压增添而增添。在饱和区，D和S之间电流源非抱负，这是由于沟道长度是漏源电压的函数，致使漏极电流增添。这类效应在短沟道器件中尤其较着，由于短沟道器件的场强较大，速率饱和效应能够先于沟道夹断致使电流饱和。

另外，沟道长度调制效应还能够被用作缩小器的有源负载，由于它能供给电流并能供给大的输入阻抗，完成较大增益。在仿真中，经由过程调剂沟道长度和宽度参数，能够察看到沟道长度越短，输入电阻越小，做缩小器的有源负载增益也会越小。
