全桥
全桥转换器操纵4个开关，4个开关毗连到2个电源的正极和负极，全桥不存在峰值电压题目，与直流电源的电压不异。
半桥
半桥转换器操纵2个开关，2个开关别离毗连直流电源的正极和负极。当一个开关翻开时，电流从电源的正极经由过程开关流向负载。另外一个开关翻开的时辰，电流从负载流回电源的负极。
罕见的逆变电路有半桥式和全桥式。
和半桥比拟，全桥的开关管数目增添了一倍，可是在不异的开关电流下，全桥电路的输入功率是半桥的两倍。

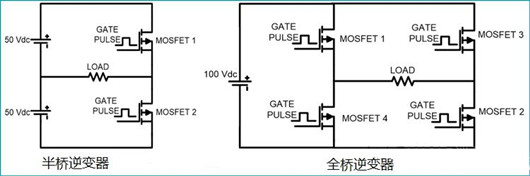

全桥逆变和半桥逆变的首要辨别在于开关管的数目和输入电压的最大值。全桥逆变器操纵四个开关管，而半桥逆变器操纵两个开关管。是以，全桥逆变器的输入电压峰值可以或许到达直流电源电压，而半桥逆变器的输入电压峰值只要直流电源电压的一半。
全桥逆变和半桥逆变任务道理辨别

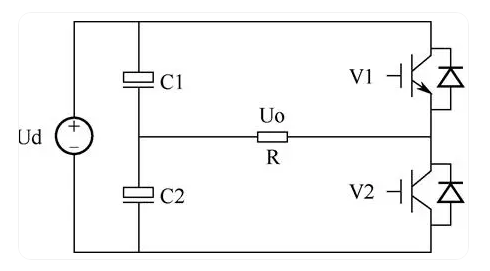

半桥电路，由两个串连的功率开关和两个串连的电容构成。
当这里的V1导通时，V2关断，电容C1上的能量开释到负载R上，输入电压Uo为正，与此同时电容C2充电；
当VI关断后，V2导通，电容C2的能量开释到负载R上，输入电压Uo为负，同时电容C1充电，开关管V1、V2瓜代导通让负载取得交换电能。
两个电容的串连作为动员变压器负载。不过要注重，当任务在50Hz- 60Hz的环境下，电容的容量需要会比拟大，这就致使电路的体积变更和本钱增添。

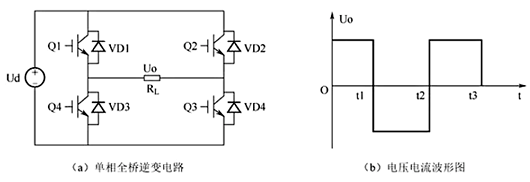

全桥电路，也称为H桥电路。由四个功率开关管构成。
此中Q1和Q4通断互补，Q2和Q3通断互补。
当Q1、Q3闭合，Q2、Q4断开时，负载电压Uo为正;
当Q1、Q3断开，Q2、Q4闭合时，负载电压Uo为负；
Q1、Q3和Q2、Q4瓜代导通，负载取得了交换电能。
当负载不是纯电阻时，负载电压和负载电流不是同相位，这时辰辰的开关管的寄生二极管就起到了电流续流的感化。
全桥逆变和半桥逆变的优错误谬误
全桥逆变器的长处：布局简略，易于设想和制作、电压操纵率高，可以或许输入更高的功率。
全桥逆变器的错误谬误：因为全桥逆变器的输入电流差别，变压器的设想较为庞杂，原边线圈匝数较多。
半桥逆变器的长处：半桥逆变器操纵器件少，简略、对电路对称性请求不严酷，具备必然的抗不均衡才能、本钱较低。
半桥逆变器的错误谬误：输入功率低、变压器的设想较为庞杂，原边线径较粗。
