罕见的阈值电压计较公式：
MOSFET的阈值电压： 对金属氧化物半导体场效应晶体管（MOSFET），其阈值电压能够经由进程以下公式计较：
Vth = Vt0 + γ(√|2φF + Vsb| - √|2φF|)
此中，Vth为阈值电压，Vt0为零偏电压，γ为衰减系数，φF为内建电势，Vsb为源极与基极之间的电压。
BJT的阈值电压： 对于双极型晶体管（BJT），其阈值电压能够经由进程以下公式计较：
Vth = Vbe_on - (KT/q) * ln(Ic/Is)
此中，Vth为阈值电压，Vbe_on为基极-发射极的正向电压，KT为玻尔兹曼常数乘以温度，q为电子电荷，Ic为集电极电流，Is为发射极饱和电流。
nmos晶体管的阈值电压公式为Vt=Vt0-γ（2φF/Cox），此中Vt0为晶体管的根本阈值电压，γ为晶体管的偏置系数，φF为晶体管的反向偏置电势，Cox为晶体管的欧姆容量。
阈值电压怎样求

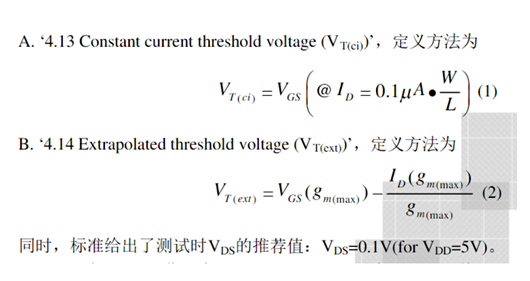

计较阈值电压体例的进程：

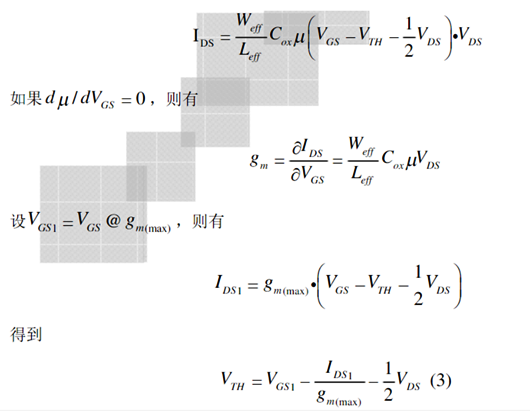

体例A绝对来讲比拟轻易操纵，在初期的阈值电压测试中会常常用到，不过此刻随着工艺的进步前辈，这类体例再够精准无误了，以是，体例B逐步起头接纳，但现实上JEDEC界说的不够精确，它是把VDS疏忽掉了。准确计较的体例以下，按照线性区的电流方程：
阈值电压与哪些身分有关
一个特定的晶体管的阈值电压和良多身分有关，包含backgate的搀杂，电介质的厚度，栅极材质和电介质中的多余电荷。
1、背栅的搀杂
背栅（backgate）的搀杂是决议阈值电压的首要身分。若是背栅搀杂
越重，它就越难反转。要反转就要更强的电场，阈值电压就回升了。MOS管的背栅搀杂能经由进程在介电层外表下的略微的implant来调剂。
2、电介质
电介质在决议阈值电压方面也起了主要感化。厚电介质因为比拟厚而减弱了电场。以是厚电介质使阈值电压回升，而薄电介质使阈值电压降落。
3、栅极的物资成份
栅极（gate）的物资成份对阈值电压也有所影响。如上所述，当GATE和BACKGATE短接时，电场就施加在gate oxide上。
4、介电层与栅极界面上多余的电荷
GATE OXIDE或氧化物和硅外表之间界面上多余的电荷也能够影响阈值电压。这些电荷中能够有离子化的杂质原子，捕获的载流子，或布局缺点。电介质或它外表捕获的电荷会影响电场并进一步影响阈值电压。若是被捕获的电子随着时候，温度或偏置电压而变更，那末阈值电压也会随着变更。
