PN结的击穿

对pn结施加的反向偏压增大到某一数值VBR时，反向电流密度俄然起头敏捷增大的景象称为pn结击穿。产生击穿时的反向电压称为pn结的击穿电压。

PN结的击穿首要分为三类：雪崩击穿、齐纳击穿和热击穿。

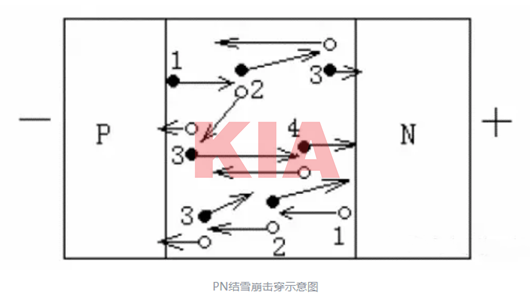

雪崩击穿

雪崩击穿道理：当二极管在反向偏置下任务时，其PN结地区会产生一个很强的电场。若是电场强度充足高，它能够或许使价带电子取得充足的能量以跃迁到导带，成为自在电子。这些自在电子在高电场的感化下加快，取得充足的动能，并且能够或许撞击价带中的电子，将它们激起到导带，产生更多的电子-空穴对。

雪崩击穿的称号来自于类比雪崩进程。就像在雪崩中，一颗雪花的滑落会激起更多雪花的滑落，终究致使雪崩的扩展，电子与空穴之间的碰撞也会激起更多的碰撞，致使电流的疾速增添。

雪崩击穿的道理经由进程以下步骤诠释：

1.初始前提：在反向偏置下，PN结中的空间电荷区（势垒区）中存在内建电场，使得载流子在空间电荷区平分离。

2.加大反向电压：当反向电压逐步增大，电场强度也随之增大。

3.载流子加快：当电场强度充足强时，电子和空穴在电场的感化下被加快，取得充足的能量。

4.碰撞电离：当电子和空穴取得充足的能量时，它们会与晶格原子产生碰撞，将能量通报给晶格原子，使得晶格原子激起，产生新的电子空穴对。

5.雪崩效应：新产生的电子空穴对持续被电场加快，与晶格原子碰撞，产生更多的电子空穴对。这类进程构成一个雪崩效应，电子空穴对的数目敏捷增添。

6.电流增大：跟着电子空穴对数目的增添，电流敏捷增大，器件产生雪崩击穿。

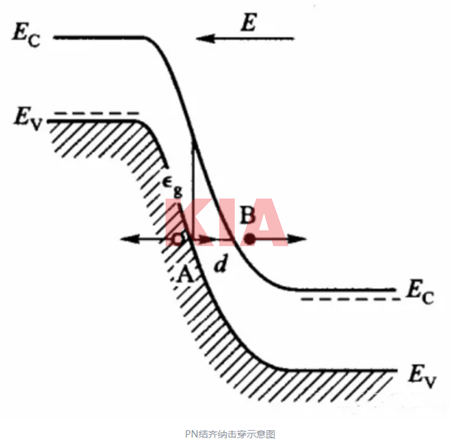

齐纳击穿

齐纳击穿（Zener Diode Breakdown）是在高搀杂浓度和窄耗尽区的环境下，PN结产生击穿的一种体例。它因此其发明者克拉伦斯·梅尔文·齐纳（Clarence Melvin Zener）的名字定名的。

齐纳击穿的根基道理：

高搀杂浓度：在齐纳二极管中，PN结的一侧（凡是是P侧）高度搀杂，致使耗尽区很是窄。这类高搀杂致使能级带间间隔减小。

电场效应：当施加反向偏置电压时，PN结的耗尽区产生一个壮大的电场。这个电场很是强，以致于能量带之间的间隔进一步减小。

量子地道效应：在必然的高电压下，价带中的电子能够或许经由进程量子地道效应间接跃迁到导带。这象征着电子不须要取得充足的能量来逾越能隙，而是间接“隧穿”到导带。

电流的急剧增添：隧穿效应致使电子从价带到导带的疾速挪动，从而使得反向电流急剧增添。这个进程产生在一个很是特定的电压值，即齐纳电压。

特色

不变电压：齐纳二极管在齐纳电压下供给绝对不变的电压，使其成为电压不变器和参考电压源的抱负挑选。

低击穿电压：与雪崩击穿比拟，齐纳击穿凡是产生在较低的电压值，经常使用于低电压利用。

疾速呼应：齐纳二极管能够或许疾速呼应电压变更，这使得它们在避免电压尖峰的利用中很是有用。

齐纳击穿是一种基于量子地道效应的击穿机制，它许可二极管在特定的低电压下疾速导电，普遍利用于电压不变和掩护电路中。

齐纳击穿被用于制作齐纳二极管。齐纳二极管能够或许在特定的电压下产生齐纳击穿，构成可控的电流途径。它们经常使用于电源稳压、电压调理和过压掩护等利用。

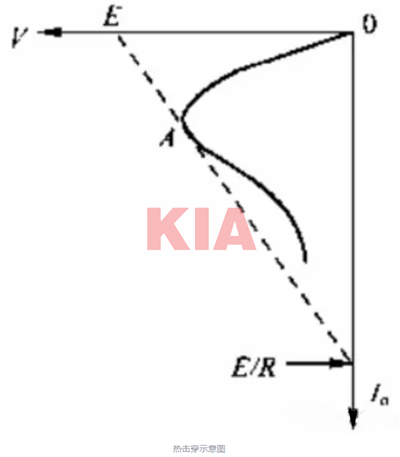

热击穿

PN结的热击穿是指在反向偏置下，当电压到达必然水平时，PN结会产生俄然的电击穿景象。热击穿首要是因为载流子的热激起和电离效应引发的。

当PN结处于反向偏置时，电场会致使多数载流子加快，取得更高的能量。在高电场下，载流子与晶格原子碰撞，产生大批的电离和激起。这些电离和激起进程会天生额定的载流子，致使电流敏捷增添。

跟着电流的增添，PN结外部的局部温度也会降低。当温度降低到必然水平时，晶格中的原子会产生热振荡，致使晶格的热分散才能降落。这会致使局部温度持续降低，构成正反应效应。

当局部温度降低到充足高的水平时，晶格中的键合会断裂，构成电子空穴对。这些电子空穴对会进一步产生电离效应，构成更多的载流子。这会致使电流急剧增添，PN结产生热击穿。

热击穿会致使PN结落空反向偏置下的电阻特征，电流敏捷增添，电压降落。须要注重的是，热击穿是一种不可逆的进程，一旦产生，电流会敏捷增大，能够致使器件破坏。

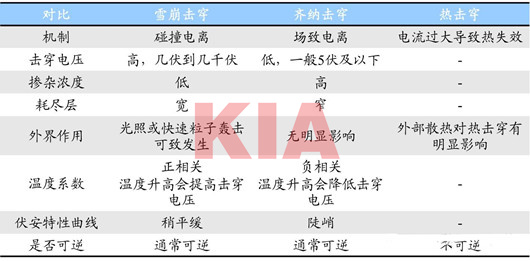

三种击穿对照
