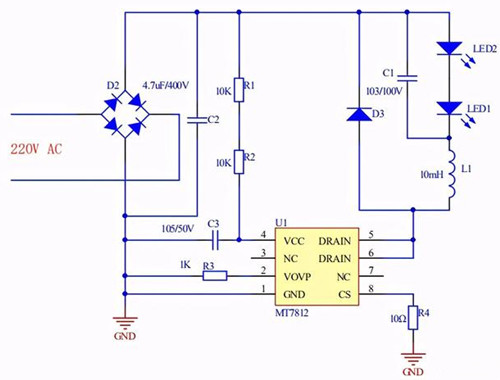

这是一个LED恒流驱动电路：
电路图中，能够很直观地看到，MT7812芯片它的核心电路是不须要MOS管的，也不变压器；
市电220V间接经由过程一个整流桥D2，而后颠末C2滤波后，就输出到MT7812芯片的电源引脚VCC。电阻R1和R2，它俩的感化是限流，避免高压发生的大电流打击MT7812芯片的外部电路。
VOVP引脚和CS引脚，虽然说都是间接毗连一个下拉电阻接到GND。但电路感化完整不一样。
VOVP引脚是起到高压掩护感化，CS引脚是起到设定LED驱动的电流值。
DRAIN引脚是MT7812芯片外部集成的功率MOS管一个引脚，它便是和LED灯珠毗连在一路。
在LED电路中，为甚么须要串连一个电感呢？实在便是为了使LED驱动的电流更恒定一些，这与咱们设想的LED恒流驱动方针是一致的。
在LED灯珠两头并联一个电容，目标是避免LED两头的电压发生渐变，粉碎LED灯的恒流结果。
D3二极管的感化，是掩护LED灯珠，避免MT7812外部集成的MOS管在关断刹时发生的高压，击穿LED灯珠。
