带过流掩护直流机电电路

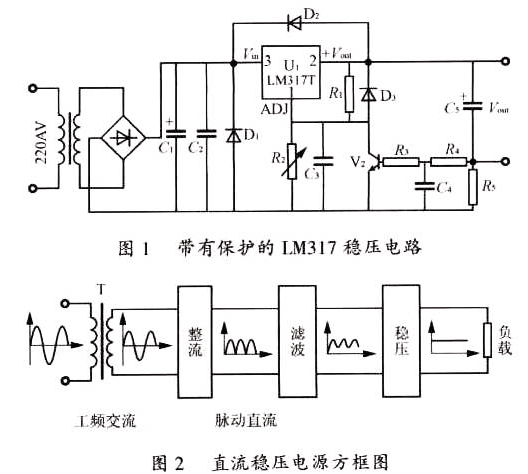

带过流掩护功效的LM317稳压电路如图1所示，集成稳压电路普通分为5局部，即交换降压电路、整流电路、滤波电路、稳压电路、掩护电路。交换220V电压经电源变压器降压整流取得直流电压Vin，此电压经由进程滤波电路输出到集成稳压器输出端，在集成稳压器输出端可取得1.25～37V直流电压。任务道理图及各局部电压波形如图2所示。

掩护电路的任务进程：

集成稳压器的掩护

为取得较高的输出电压值，LM317稳压器的调理端与地之间的电阻R2值及其压降常常较大，在R2两头并接一个小于10μF的电容C3，可有效地按捺输出真个纹波。当输出端或输出端产生短路时，电容C3的放电将在R1上产生打击电压，会危及稳压器的基准电压电路，是以需在R1两头并二极管D3以掩护稳压器。

稳压器的输出端不加电容亦能任务，因为稳压器在1∶1的深度负反应下任务，当输出端负载为容性的某一值时，稳压器有能够呈现自激景象。是以，在稳压器的输出端接入0.1μF的电容C1，输出端接入1000μF的电解电容C5，供应充足的电流供应，同时能够避免能够产生的自激振荡和减小高频噪声和改良负载的瞬态呼应。当输出端产生短路时，C5经由进程稳压器的调剂管放电，C5值较大，则放电时的打击电流很大，电压会经由进程稳压器外部的输出晶体管放电，能够形成输出晶体管发射结反向击穿。为此，在稳压器两头并接二极管D2，输出端短路时C5经由进程D2放电，掩护稳压器。

过流掩护

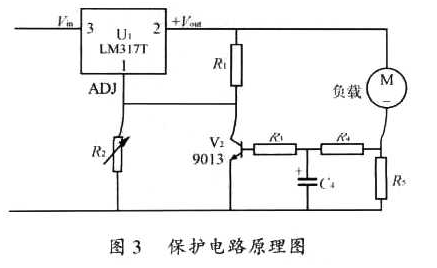

过流掩护电路道理见图3，R5为取样小电阻。当电源任务时，稳压器输出端输出正向直流电压，机电起头启动。因为直流机电启动刹时电流iout较大(约为额外电流的8～10倍)，iout流过小电阻R5，并经R4对C4充电。经由进程设定R4、C4的值，使充电时候Υ大于机电启动时候δ，V2(9013)处于遏制状况，机电启动到不变状况后，电流规复到任务电流。一旦机电产生短路或堵转，使电容C4两头电压达到V2的导通电压，则V2导通，强迫稳压器的输出电压降为基准电压1.25V。

直流机电限位电路

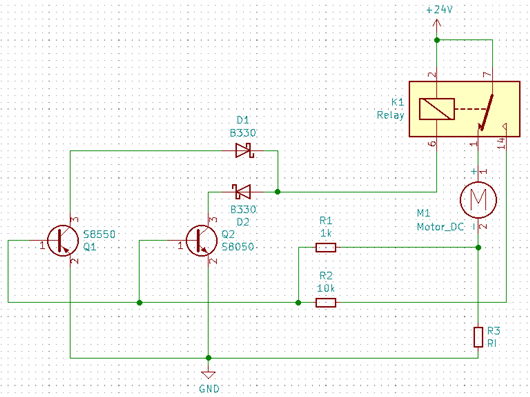

下图电路，能够以很低的本钱让直流机电正反转的同时完成限位或过流掩护。

电路的大抵道理图Q如图所示。此中，K1为带常开、常闭输出的继电器，M1为直流机电，R3为电流采样电阻，D1D2为延续电流大于继电器任务电流的二极管。全部电路输出为+24V和GND。当须要机电正转时，在+24V和GND上加正电压，机电便可正转。当须要机电反转时，将+24V和GND反接，即电路中收集标号+24V接电源地，收集标号GND接电源负，机电便可反转。当碰到限位或堵转时，继电器Q切换，机电断电遏制运转，只要从头在+24V/GND上电或切换机电运转标的目的才可消除掩护。

电路道理：

当但愿机电正转时，+24V为电源正，GND为电源负。因为机电与继电器常闭触点相连，是以间接任务，当机电达到限位地位或呈现毛病堵转后，机电任务电流增大，采样电阻R3两头电压增大，电压经由进程R1传至三极管Q2，当R3两头电压跨越三极管Q2导通电压时，继电器K1切换，机电断电，同时三极管Q2B级经由进程R2-K1与电源正相连，是以能一直坚持在导通状况，从而继电器也一直坚持在任务状况。此时PNP管Q1不起感化。当但愿机电反转时，+24V为电源负，GND为电源正。机电上电时间接任务，若呈现堵转，R3电压增大，Q1导通，继电器切换，机电断电，同时Q1 B级经由进程R2-K1间接接在电源负，是以能一直坚持在导通状况，从而继电器也一直坚持在任务状况。此时NPN三极管Q2不起感化。
