可调稳压电路道理图

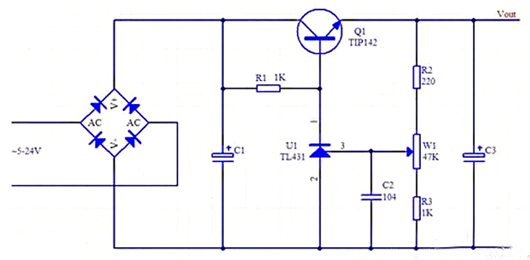

2. 0-15V稳压电路

一款直流电源电压从0V到15V持续可调的直流稳压电源，最大电流可达5A。

上图是简略的稳压电路，实现电压调理，不电流调理功效，任务道理为输入经由过程电阻分压，可调电阻调理分压给TL431,当大于2.5V时TL431内部导通，拉低Q1基极电压，输入电压变低，当电阻分压即是2.5V时，输入电压不变。

可调稳压电源电路图设想

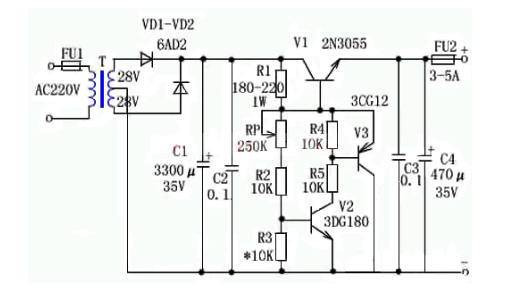

大电流可调稳压电源电压可在3.5V~25V之间肆意调理，输入电流大，接纳可调电压稳压 管电路，取得对劲不变的输入电压。

任务道理

整流滤波后，直流电压由R1供给给调理管的底座以翻开调理管。当V1导通时，电压经由过程RP和R2开启V2，而后V3也导通。此时，V1、V2和V3的发射极和集电极电压不再变更，其功效与稳压器完整不异。经由过程调理RP能够取得不变的输入电压，R1、RP、R2和R3的比值决议了电路的输入电压。

可调稳压电源电路图设想

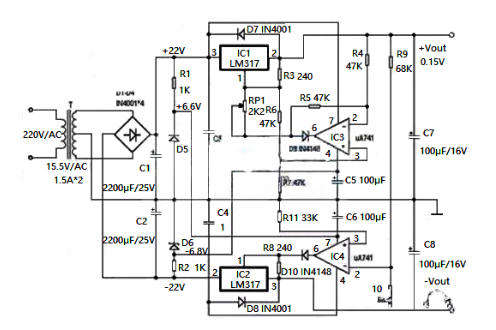

电源电路为0~±15V线性可调稳压 电源，可从0V调理，最大输入为±15V。正电源局部接纳LM317三端子可调集成稳压器，负电源局部接纳LM337三端可调集成稳压器。该电路具备完美的限流、短路掩护和热掩护等功效。其怪异的地方在于只要一个电位器便可实现正负电压的“同步”调理。具备电路简略、调理便利、机能良好、本钱高等特色。

任务道理

全部电路如图所示。电源的输入局部是大众变压器降压和桥式整流器，它们增添电容滤波器，并取得高低对称的±22V直流电压。别的两组±6.8V赞助电压也派生出来，别离毗连到运算缩小器IC4和运算缩小器IC3的V+和V-端子，保障IC3和IC4的任务电压不跨越限定规模。

稳压局部的详细申明：

正输入电路由稳压器IC1和相干元件构成，凡是毗连到稳压器IC1的调理端子，电位器的其余端子接地。若是将RP1电阻的值调剂为0，则输入电压Vout为1.2V，在电阻R10上发生3mA恒流。只要转变RP1的电阻值，就能够转变输入电压。

这里，RP1的接地端子改成运算缩小器IC3的输入端，IC3的输入电压为-1.2V，用于偏移IC1的基准电压+1.2V，从而实现从0起头的调制。实现上述目标也很简略。咱们只要要将运算缩小器IC3毗连赴任分缩小器并实现减法运算便可。从图中能够看出，同相输入电压为V1，而反向输入电压为V2。由于R4=R5=R6=R7，IC3的输入电压为VO=R5/R4×（V1-V2）=-1.2V，稳压器IC1+Vout=5mA的输入电压×R3+10mA×PR1-1.2V。

负输入电路由稳压器IC2及相干元件构成，省略了电位器RP3，该电位器RP2最后设置在IC4调理端子上，此刻毗连到运算缩小器IC4的输入端，节制调理真个输入电压。还能够到达调理稳压器输入电压的目标。由于运算缩小器IC1作为增益为10的反相缩小器毗连，其反向输入毗连到正输入电路稳压器的输入端，是以负输入电压不变器发生极性相反且幅度相称的不变电压。也便是说，-Vout=-R9/R9 × （+Vout），）。由于 R10=R《》，-Vout=+Vout。是以，负输入电压跟踪正输入电压。

电路中的二极管D7和D8用于防止内部负载的电容放电增添，致使IC1和IC3的输入破坏;另外，二极管D9和D10用于防止IC1和IC2调剂端子因IC3输入的正饱和和IC4输入的负饱和而击穿。这是由于IC1和IC2的调理端子不许可流入反向电流。
