耗尽层,是指PN结中在漂移活动和分散感化的两重影响下载流子数目很是少的一个高电阻地区。耗尽层的宽度与资料自身性子、温度和偏置电压的巨细有关。

耗尽层(depletion region),又称耗尽区、反对层、势垒区(barrier region),是指PN结中在漂移活动和分散感化的两重影响下载流子数目很是少的一个高电阻地区。耗尽层的宽度与资料自身性子、温度和偏置电压的巨细有关。
耗尽区的定名,因为它是由导电地区经由进程撤除一切自在电荷载体而组成的,而不留下任何电流。领会耗尽区是诠释古代半导体电子器件的关头,二极管,双极结型晶体管,场效应晶体管和可变电容二极管都依靠于耗尽区景象。

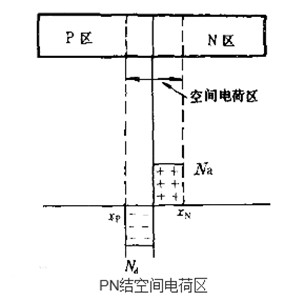

空间电荷区也称耗尽层,在PN结中,因为自在电子的分散活动和内电场致使的漂移活动,使PN结中间的部位(P区和N区交壤面)发生一个很薄的电荷区,这个外表电荷层是因为载流子被电场排挤到体内而显现出未被弥补的离化杂质电荷所组成的。因为离化杂质电荷是牢固不动的空间电荷,故所组成的外表电荷层为空间电荷区。

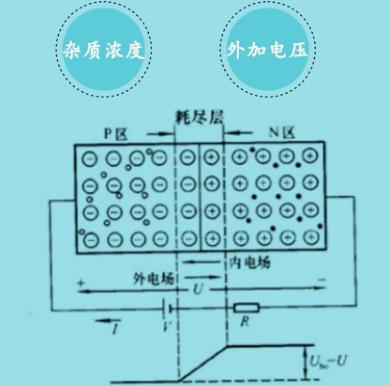

空间电荷区中存在电场和电势变更.。电势变更取决于半导体中杂质的散布环境,空间电荷区的宽度则取决于半导体的杂质浓度。搀杂浓度愈高,对应的空间电荷区宽度就愈窄。别的,空间电荷区的宽度还受外加电压节制,当外加电压标的目的加强空间电荷区电场时,空间电荷区展宽,反之,外加电压削弱空间电荷区电场时,空间电荷区变窄。操纵空间电荷区宽度随外加电压变更的特色, 可建造各类半导体器件。

特征

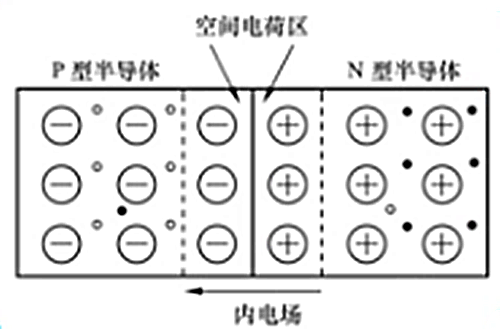

(1)当P型半导体和N型半导体连系在一路时,因为交壤面处存在 载流子浓度的差别 ,如许电子和空穴都要 从浓度高的地标的目的浓度低的处所分散 。可是,电子和空穴都是带电的,它们分散的成果就使P区和N区华夏来的电中性前提粉碎了。P区一侧因落空空穴而留下不能挪动的负离子,N区一侧因落空电子而留下不能挪动的正离子。这些不能挪动的带电粒子凡是称为空间电荷 ,它们集合在P区和N区交壤面四周,组成了一个很薄的空间电荷区,这便是咱们所说的PN结 。
(2)在这个地区内,大都载流子已分散到对方并复合掉了,或说耗损殆尽了,是以,空间电荷区又称为 耗尽层 。
(3)P区一侧显现负电荷,N区一侧显现正电荷,是以空间电荷区呈现了标的目的由N区指向P区的电场,因为这个电场是载流子分散活动组成的,而不是外加电压组成的,故称为 内电场 。
(4)内电场是由多子的分散活动引发的,伴跟着它的成立将带来两种影响:一是 内电场将障碍多子的分散 ,二是P区和N区的少子一旦接近PN结,便在内电场的感化下漂移到对方, 使空间电荷区变窄 。
(5)是以, 分散活动使空间电荷区加宽,内电场加强,有益于少子的漂移而倒霉于多子的分散;而漂移活动使空间电荷区变窄,内电场削弱,有益于多子的分散而倒霉于少子的漂移。当分散活动和漂移活动到达静态均衡时,交壤面组成不变的空间电荷区,即 PN结处于静态均衡。
耗尽层类似:半导体势垒区中,载流子浓度远低于两侧多子浓度且杂质全数电离,故空间电荷几近完整由电离的檀越和受主杂质的电荷组成。为简化计较,假定全数势垒区的载流子耗尽,称为耗尽层类似。
耗尽层类似是半导体物理中的一个观点,首要用于简化计较。 在这个类似中,假定半导体势垒区中的载流子浓度远低于两侧多子的浓度,且杂质全数电离。是以,空间电荷几近完整由电离的檀越和受主杂质的电荷组成。这类类似许可研讨者假定全数势垒区的载流子被耗尽,从而简化了对半导体器件行动的阐发和计较进程。
详细来讲,耗尽层类似合用于那些载流子浓度很是低,以致于能够疏忽不计的地区。在PN结或其余半导体布局中,当偏置前提使得势垒区内的载流子几近完整耗尽时,就能够操纵这个类似。
