OTL电路

OTL电路--单电源互补对称电路或称无输入变压器电路。OTL电路为推挽式无输入变压器功率缩小电路。凡是接纳单电源供电,从两组串连的输入中点经由过程电容耦合输入旌旗灯号。省去输入变压器的功率缩小电路凡是称为OTL(Output Transformer Less)电路。


OTL电路具备线路简略、频响特征好、效力高档特色,凡是接纳单电源供电,给利用干电池供电的便携式装备带来便利,同时对电路的静态任务点的不变度也提出较高的请求。


OTL电路任务道理

OTL电路图,道理

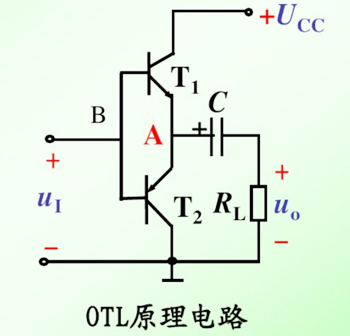

根基布局:

互补对称电路是集胜利率缩小电路输入级的根基情势。当它经由过程容量较大的电容与负载耦合时,因为省去了变压器而被称为无输入变压器(OutputTransformerless)电路,简称OTL电路。


特色:

T1、T2的特征分歧;一个NPN型、一个PNP型两管均接成射极输入器;输入端有大电容;单电源供电。

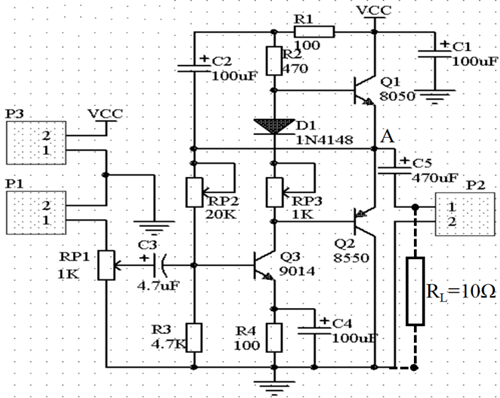

OTL功率缩小器电路图

OTL电路图,道理

图为OTL功率缩小电路,三极管Q3是鼓励缩小管,Q3及偏置电阻R4、耦合电容C3及旁路电容C4构成共射极缩小电路,作为鞭策级,给功率缩小输入级以充足的鞭策旌旗灯号。输入级由三极管Q1,Q2构成互补对称OTL功率缩小电路,Q1,Q2瓜代任务于旌旗灯号的半个周期,如许既有较高的输入幅度,又有很高的效力。另外,因为Q1,Q2别离毗连为射极跟从情势,是以这类电路具备输入电阻低,带负载才能强的长处。R2、D1、RP3串连在Q3集电极电路上,为Q1Q2供给偏置,使其静态时处于微导通状况,以消弭交越失真;C2为消振电容用于消弭电路可以或许发生的自激。


当输入正弦交换旌旗灯号ui时,颠末Q3缩小后同时感化于Q1,Q2的基极,ui负半周使Q1管导通,Q2管停止,电流从电源正极流经Q1,再颠末C5、RL流回电源负极,输入电压uo上正下负,在此时代电源向C5充电。在ui的正半周,Q1管停止,Q2管导通,已充电的电容C5起到电源的感化,输入电压uo上负下正。如许就获得了完全的正弦波。


OTL功率缩小器的电路布局绝对简略,首要由功率缩小器电路和输入变压器构成。功率缩小器电路凡是接纳差动缩小电路,它可以或许有用按捺共模搅扰和增益漂移,进步旌旗灯号的缩小结果。输入变压器则用于将功率缩小器的输入旌旗灯号通报到负载上,同时完成电压的变更和断绝。


OTL电路图

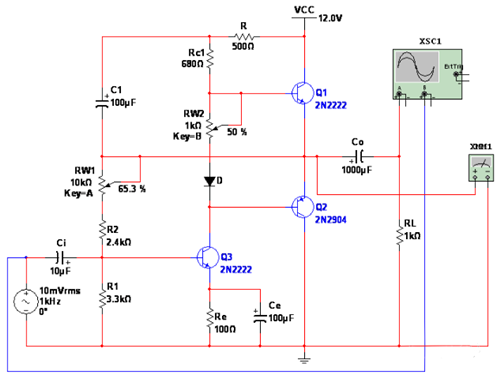

OCL电路须要正负两个直流电源为其供给能量,现实中利用既不便利又华侈资本。是以,常接纳单电源供电的互补对称功率缩小器,如图所示。

OTL电路图,道理

图中,Q3为前置缩小级(鞭策级),任务在甲类状况,它的集电极电流IC1由电位器RW1调理,IC1的一局部流经电位器RW2及二极管D,给功放管Q1与Q2供给偏置电压。调理RW2可以使Q1与Q2获得适合的静态任务点而任务于甲乙类状况,降服交越失真。Q1与Q2的共发射极经由过程大电容Co(取代一个电源)接到负载上。
